[문제 해결] 베링거 WING 라우팅이 안될 때 해결 방법

베링거 WING. 윙을 사용하다 보면 금방 ROUTING이 익숙해집니다. 하지만 현장에서 간혹 생각대로 되지 않을 때가 있는데 그중에서도 급하게 라우팅을 해야할 때, 급하게 한 채널만 수정하려고 할 때 등등 마음은 급한데 라우팅 화면에서 아무리 눌러도 채널 라우팅이 바뀌지 않아서 당황하는 경우가 있습니다. 라우팅이 되지 않을 때 해결방법을 알아보겠습니다.



목차

• 라우팅이란?
• 베링거 윙 라우팅 방법
• 라우팅이 바뀌지 않는 이유
• 해결 방법



---

※ 알림

블로그에 적은 모든 포스트는 전공자나 전문가를 대상으로 적은 내용이 아님을 밝힙니다.

초보자이지만 꼭 알아야 다음 단계를 진행할 수 있는 내용인 경우 최대한 축약해서 전달하려 했고 이 과정에서 초심자의 빠른 이해를 위해 실제 이론/현상과 차이가 있는 내용으로 뭉뚱그려 쉽게 표현한 부분이 있습니다.

이러한 내용으로 인해 전문가분들의 강의와 상충되는 내용이 있을 수 있으므로 전공이나 전문가를 지향하는 경우 블로그보다 정식으로 이론서적을 참고하시기 바랍니다.

---

· 라우팅이란?

어떤 소스를 어느 채널에 연결하고, 해당 채널의 신호를 어디로 출력할 것인지 설정하는 것이 라우팅입니다.



라우팅이 무엇인지 잘 모르겠다면 아래 글을 확인하세요

[베링거 WING] 라우팅 (Routing)

[베링거 WING] 라우팅 (Routing)



· 베링거 윙 라우팅 방법

WING의 ROUTING(라우팅) 페이지에서는 상단에 여러 탭이 있는데 USB, WING SD을 제외하고 그 옆에 CHANNEL, SOURCE, OUTPUT이 라우팅 페이지의 탭 메뉴라고 보면 됩니다.



라우팅은 크게 입력소스를 컨트롤 서페이스의 각 채널로 연결하는 채널 라우팅, 콘솔에서 내보내는 가상의 출력파트와 실제 출력포트를 연결하는 아웃풋 라우팅으로 나누어 볼 수 있습니다. 이를 순서대로 살펴보면

1. 채널 라우팅

CHANNELS (채널)탭 바로 아래 줄을 보면

좌측 CHANNEL INPUT 부분에서 MAIN 또는 ALT중 원하는 인풋 종류를 선택하고

우측 SOURCE GROUP(소스 그룹)을 터치하여 원하는 입력 소스의 그룹을 선택 (USB, WDANTE, LOCAL, AES50, CARD 등등)



그 다음 아래줄을 보면

좌측 CHANNEL INPUT 아래쪽에서 원하는 채널의 번호를 터치하여 선택한 후

그 채널에 라우팅 할 입력 소스를

우측 소스그룹의 소스들 중에서 터치하여 선택



※ 한 채널에 소스를 스테레오로 넣고 싶을 때는 아래 글을 참고하세요

[베링거 WING] ROUTING(라우팅)-SOURCES(소스) 설정

[베링거 WING] ROUTING(라우팅)-SOURCES(소스) 설정



2. 아웃풋 라우팅

아웃풋 탭에서 우측에 내보낼 출력의 종류를 선택

(인풋 소스 그룹의 신호를 윙의 채널을 거치지 않고 바로 출력으로 보내는 것도 가능 - 이 기능이 미쳤어요 !)



라우팅 과정을 사진과 함께 따라할 수 있도록 좀 더 자세히 보고싶으시다면 아래 글을 확인하세요



[윙 라우팅 상세 사진 글 추가 예정]



· 라우팅이 바뀌지 않는 이유

정상적으로 채널을 선택하고 인풋 소스를 터치했는데도 채널이 해당 소스로 변경되지 않는다면 대부분 채널 설정이 락(Lock) 되어 있기 때문입니다. 빨간색 배경에 자물쇠 모양으로 되어있는 아이콘에 불이 켜져 있다면 설정 변경이 잠겨(Lock)있는 것입니다.

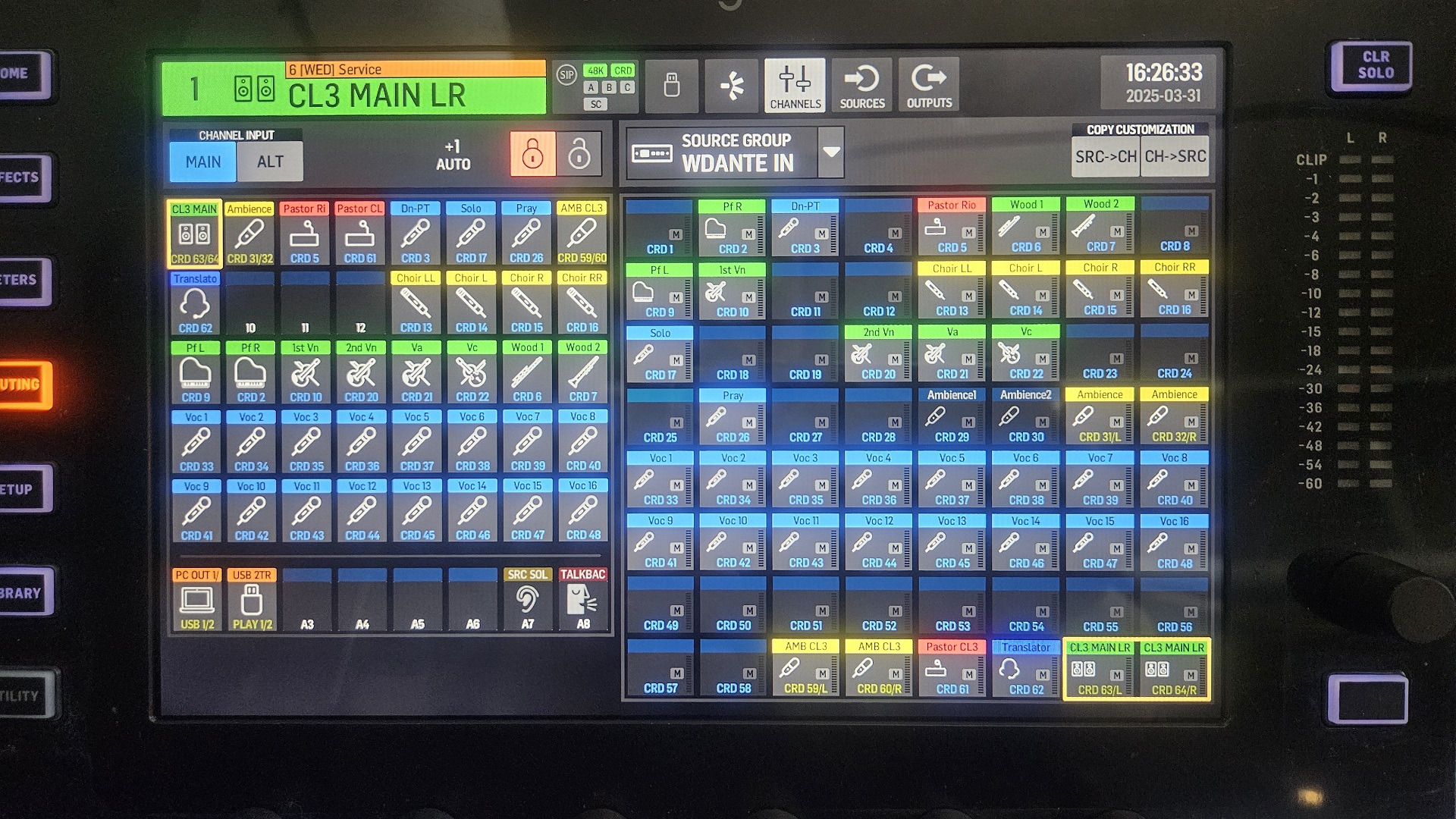

WING의 ROUTING 페이지 CHANNEL 탭 화면



잘 안보인다면 아래 사진 빨간 박스 안을 확인하세요.

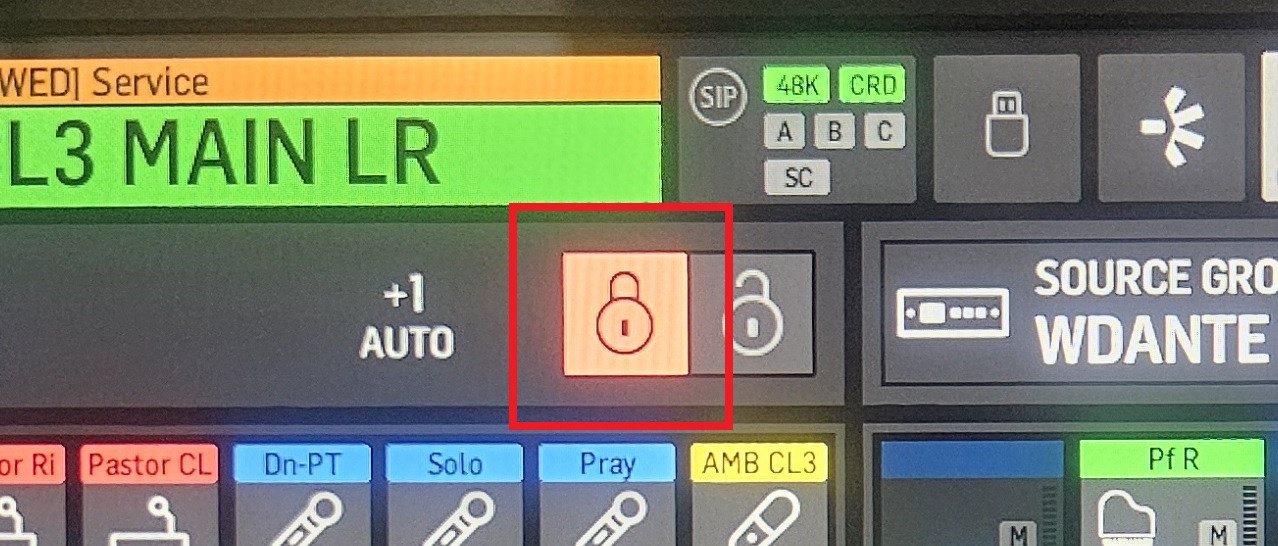

CHNNEL 부분 Lock(락) 표시된 상황



· 해결 방법

채널이 Lock(락) - 잠긴 상태인 것이 확인되면 바로 오른쪽에 회색으로 표시된 열린 자물쇠 모양을 한번 터치해주면 배경색이 녹색으로 바뀌게 되고 잠김해제(언락-Unlock)상태가 되어 채널을 변경할 수 있습니다.

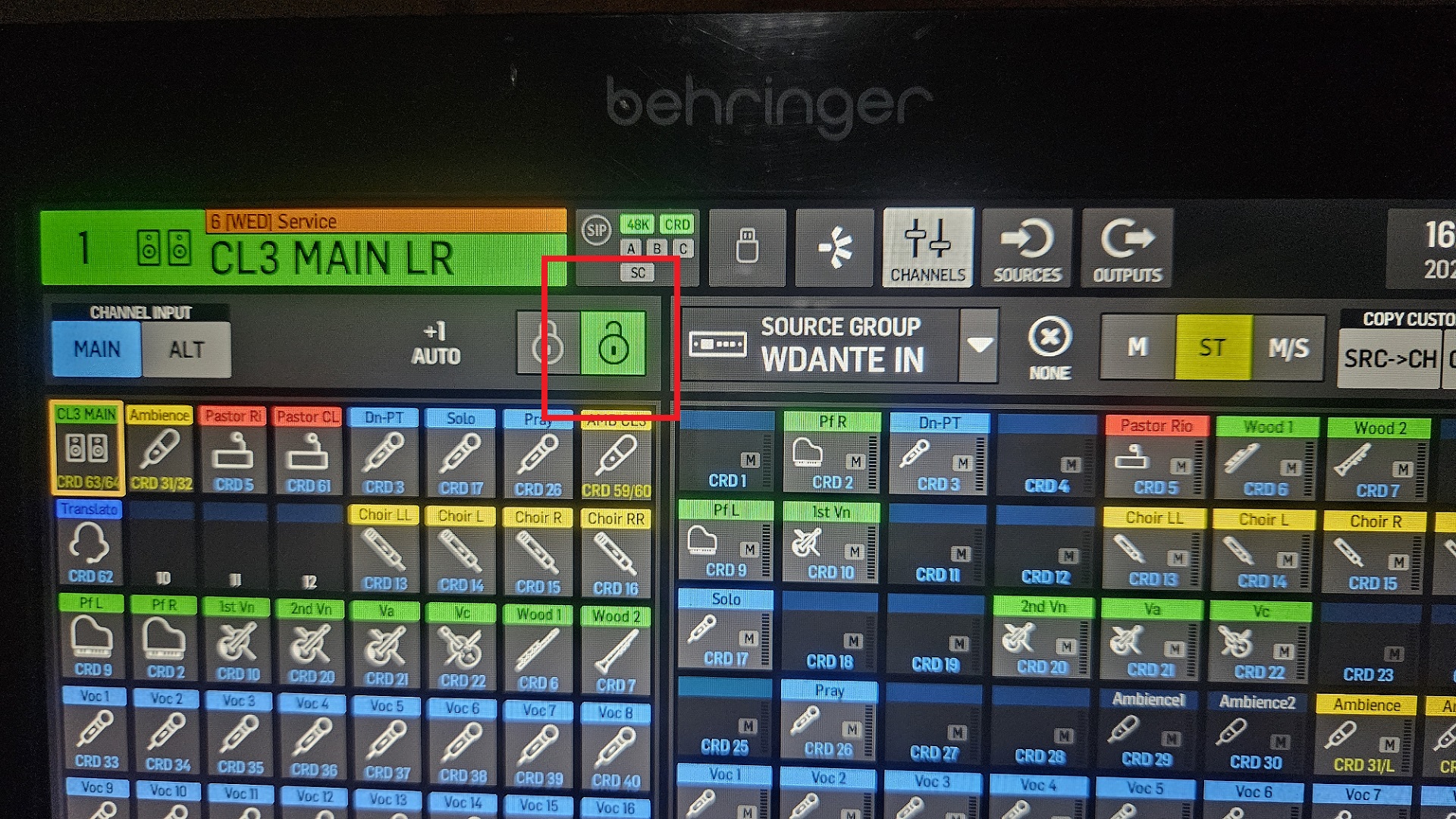

UNLOCK 상태



이상으로 베링거 윙 라우팅 과정에서 소스를 터치해도 채널 라우팅이 변경되지 않는 경우에 대해 알아보았습니다.
