[음향 기초] 오디오 믹서 시그널 플로우: 이펙터의 시작, 인서트와 센드 리턴

지난 글에서 우리는 소리가 마이크(입력)에서 들어와 콘솔(가공)을 거쳐 스피커(출력)로 나가는 가장 기본적인 '직선형 구조'를 배웠습니다. 하지만 실제 현장에서는 이 직선 경로만으로는 해결할 수 없는 정교한 사운드 디자인이 필요합니다. 이때 등장하는 개념이 바로 '외장 아웃보드(External Outboard)'입니다. 이번에는 믹서의 기본 흐름에 외부 장비가 어떻게 개입하는지, 인서트(Insert)와 센드 리턴(Send/Return)의 구조를 중심으로 파헤쳐 보겠습니다.

여전히 기본은 '입력 - 가공 - 출력'이라는 기본 개념만 잊지 마세요. 작은 '입력-가공-출력' 이 여러개 겹쳐서 큰 흐름의 '입력 - 가공 - 출력' 이 만들어집니다.

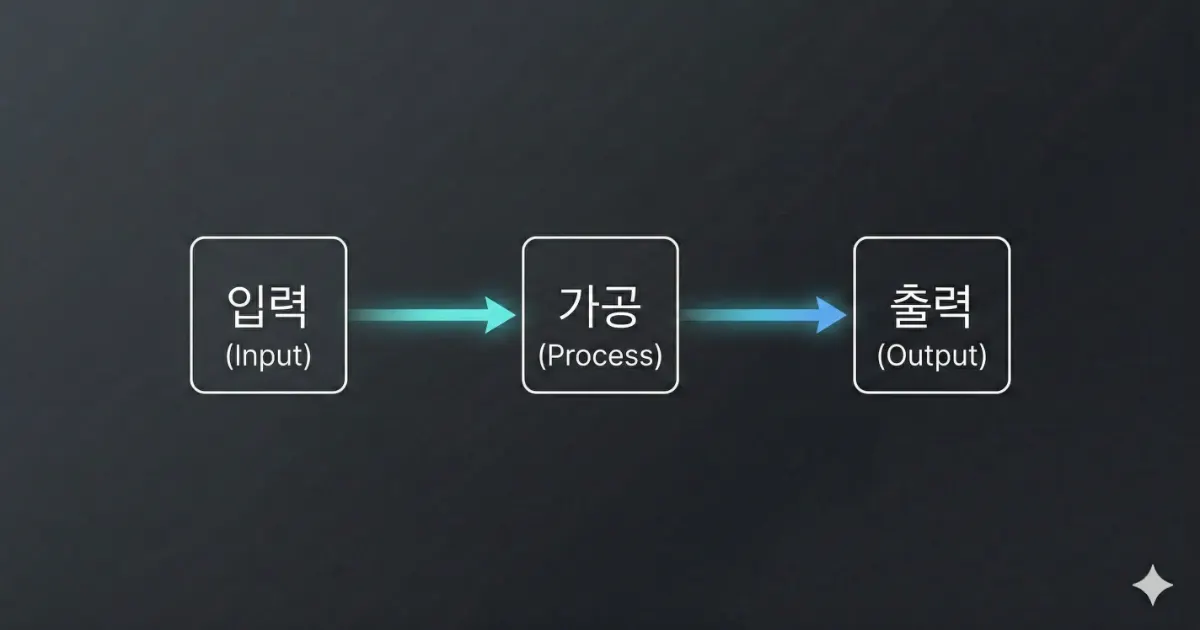

모든 음향 시스템의 뼈대: 입력, 가공, 그리고 출력의 단순한 직선 구조입니다.



📂 음향 기초 시리즈 연재 목록

• • 1편: 입문자를 위한 오디오 믹서 사용법: 입력에서 출력까지, 시그널 플로우 정리
• • 2편: 오디오 믹서 시그널 플로우: 이펙터의 시작, 인서트와 센드 리턴 (현재 글)











---

※ 알림

블로그에 적은 모든 포스트는 전공자나 전문가를 대상으로 적은 내용이 아님을 밝힙니다.
초보자이지만 꼭 알아야 다음 단계를 진행할 수 있는 내용인 경우 최대한 축약해서 전달하려 했고 이 과정에서 초심자의 빠른 이해를 위해 실제 이론/현상과 차이가 있는 내용으로 뭉뚱그려 쉽게 표현한 부분이 있습니다.
이러한 내용으로 인해 전문가분들의 강의와 상충되는 내용이 있을 수 있으므로 전공이나 전문가를 지향하는 경우 블로그보다 정식으로 이론서적을 참고하시기 바랍니다.

1. 센드 리턴(Send/Return): 소리를 복사해 우회시키는 '병렬(Parallel) 흐름'

센드 리턴의 원리를 가장 쉽게 이해하려면 과거 엔지니어들이 리버브(잔향)를 얻기 위해 사용했던 물리적인 방식부터 살펴봐야 합니다. 믹서 내부의 기본 직선 경로는 그대로 유지한 채, 소리의 일부분만 따로 떼어내어 별도의 울림이 많은 공간에서 스피커로 재생한 다음 공간의 울리는 소리를 마이크로 다시 받아오는 방식입니다. 쉽게 말해 마이크로 받은 소리를 욕실같은 곳에 서 다시 녹음해서 울리는 소리를 가져온다고 이해하시면 쉽습니다.



과거에는 버튼 하나로 울림을 만들 수 없었습니다. 소리를 진짜 욕실로 보냈다가 다시 가져왔죠. 이 흥미로운 이야기는 추후 리버브의 역사나 구현 방식에 대해 별도의 포스팅으로 깊게 다뤄보겠습니다.



[ 리버브의 역사 / 구현 방식 포스팅 예정 ]



버튼이 없던 시절, 진짜 욕실에서 만들어지던 낭만적인 리버브의 흔적입니다.



1. 신호 보내기(Send): 믹서로 들어온 원본 소리 중 일부를 복사하여 별도의 출력 단자(Output = Aux Send 또는 Aux Out)를 통해 밖으로 보냅니다.
2. 공간에서의 가공: 이 소리를 타일이 깔려 울림이 풍성한 욕실이나 지하 창고(Echo Chamber)에 설치된 스피커로 재생합니다.
3. 신호 다시 받기(Return): 그 공간에서 울려 퍼지는, 잔향이 많은 소리를 다른 마이크(Input)로 녹음하여 다시 믹서의 입력 단자로 가져옵니다.

결과적으로 믹서 안에는 '가공되지 않은 원래의 소리'와 '공간을 거쳐 돌아온 효과음'이 공존하게 됩니다. 이를 병렬(Parallel) 연결이라고 부르며, 믹서의 AUX Send와 욕실 마이크 인풋(또는 Return) 단자가 바로 이 욕실로 향하는 문과 다시 들어오는 입구 역할을 수행합니다.

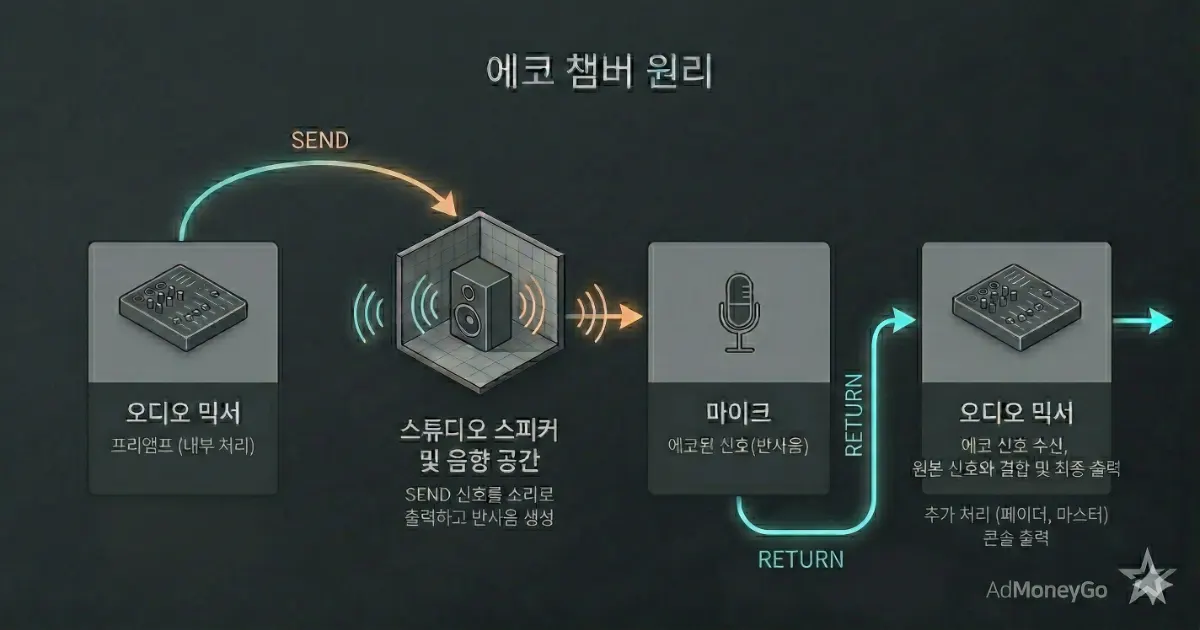

욕실 리버브의 원리: 신호를 복사해 공간의 울림을 묻혀오는 병렬 연결의 정석입니다.



---

2. 인서트(Insert): 신호 경로를 완전히 끊고 개입하는 '직렬(Serial) 흐름'

센드 리턴이 '곁가지'를 치는 방식이라면, 인서트는 소리가 지나가는 메인 도로를 중간에서 완전히 끊어버리고 외부 장비를 강제로 끼워 넣는 방식입니다. 모든 신호가 반드시 외장 아웃보드를 통과해야만 다음 단계로 넘어갈 수 있는 직렬(Serial) 연결 구조입니다.

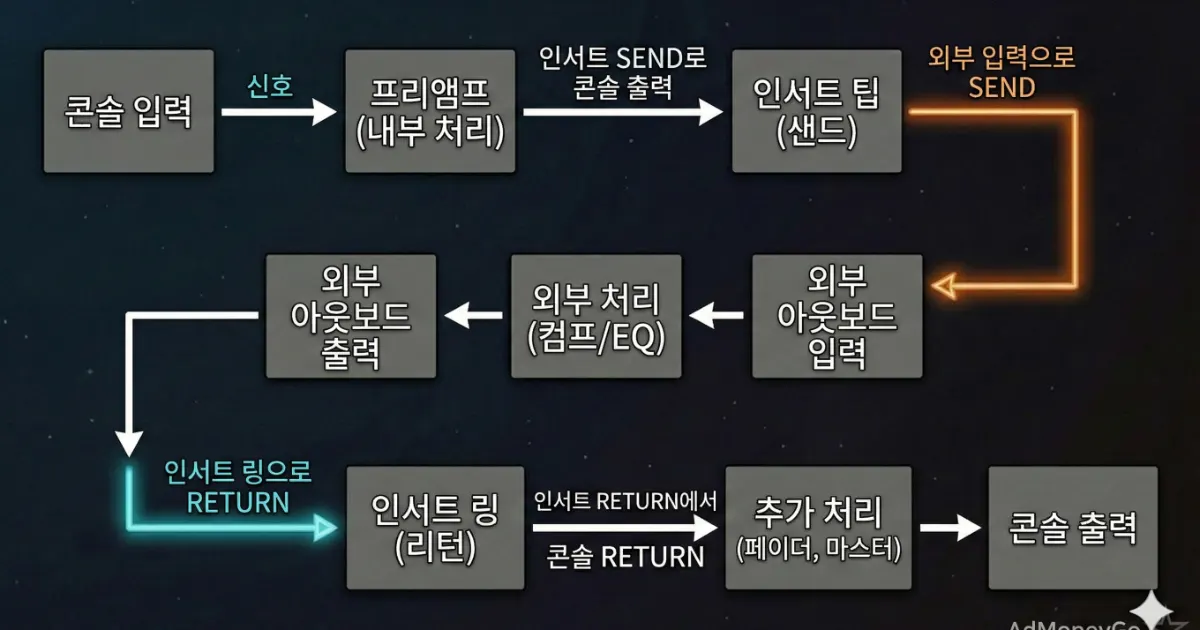

믹서의 심장을 관통하는 인서트 경로: 외부 장비를 거쳐 다시 돌아오는 정교한 직렬 흐름을 보여줍니다.



1. 내부 입력 및 증폭(Pre-Amp): 마이크 신호가 믹서로 들어와 가장 먼저 프리앰프를 거쳐 가공 가능한 크기로 증폭됩니다.
2. 출력(Insert Tip): 여기서 신호가 믹서 외부로 나갑니다. 보통 하나의 구멍에서 신호를 주고받는 특수한 구조를 사용하며, 'Tip' 부분을 통해 신호가 외부로 나갑니다.
3. 외장 아웃보드 가공: 나간 신호는 컴프레서나 EQ 같은 외부 장비의 입력(Input)으로 들어가 100% 가공된 후 외부장비의 출력(Output)을 통해 나오게 됩니다.
4. 다시 입력(Insert Ring): 아웃보드의 출력(Output)로 나온 가공된 신호(Signal)은 다시 믹서의 입력(Ring) 지점으로 돌아옵니다.
5. 내부 가공 및 최종 출력: 돌아온 신호는 믹서 내부의 페이더(Fader) 등을 거쳐 최종 마스터(또는 메인) 출력으로 향합니다.

인서트는 소리의 크기를 정리하거나 특정 주파수를 깎아내는 등, 원본 소리 자체를 완전히 '개조'해야 할 때 사용하는 핵심적인 확장 경로입니다.



---

3. 외장 아웃보드 연결 방식 비교: 무엇을 선택할 것인가?

현장에서 외장 장비를 연결할 때 가장 중요한 것은 내가 사용하려는 아웃보드의 성격에 맞춰 경로를 선택하는 것입니다. 아래 표는 입문자가 가장 헷갈려 하는 두 흐름의 결정적인 차이점을 정리한 것입니다.

구분	인서트 (Insert)	센드 리턴 (Send/Return)
연결 방식	직렬 (Serial)	병렬 (Parallel)
신호 특징	원본 경로를 끊고 끼어듦	원본 경로는 유지하고 복사본을 섞음
주요 아웃보드	컴프레서, 리미터, 이퀄라이저(EQ)	리버브, 딜레이
장점	소리 전체에 대한 정교한 제어 가능	원본의 질감을 살리면서 효과를 조절함
단점	케이블 장애 시 소리 전체가 끊김	신호를 섞는 과정에서 위상 문제가 생길 수 있음



---

4. 실무적 관점: 시그널 플로우 장악이 곧 수익성이다

시그널 플로우의 확장을 이해하는 것은 단순히 기술을 익히는 것을 넘어, 현장에서의 사고를 방지하고 비용을 아끼는 실질적인 전문가 브랜딩 전략입니다.

1. 장비 공유를 통한 예산 절감: 센드 리턴 방식을 활용하면 고가의 리버브 장비 한 대를 16채널 믹서 전체가 공유해서 쓸 수 있습니다. 이는 여러대의 외장 장비를 별도 운영하는 것 보다 훨씬 쉽게 운용이 가능하며 장비 비용도 아낄 수 있습니다.
2. 트러블슈팅의 신속성: 행사 도중 특정 악기의 소리가 아예 끊겼다면 인서트를 포함한 기본 경로를 가장 먼저 의심해야 합니다. 직렬 구조이기 때문입니다. 반면 공간감만 사라졌다면 센드 경로를 체크하면 됩니다.
3. 디지털 믹서로의 확장성: 최신 디지털 믹서나 DAW(큐베이스 등)의 내부 가상 악기 연결 방식도 결국 이 아날로그 시그널 플로우를 그대로 복제한 것입니다. 여기서 기초를 닦으면 어떤 환경에서도 쉽게 시스템을 파악할 수 있습니다.

---

결론: 직선에 확장성을 더하는 시그널의 미학

1편에서 배운 직선형 경로에 인서트라는 '진입로'와 센드 리턴이라는 '우회로'를 이해했다면, 이제 여러분은 어떤 복잡한 외장 아웃보드 앞에서도 당황하지 않을 기초 체력을 갖추게 되었습니다. 단순히 선을 꽂는 행위가 아니라, 소리가 여행하는 길을 설계한다는 관점을 가지십시오.

다음 포스팅에서는 이 기초적인 흐름의 마지막 단계이자, 소리가 나지 않을 때 시그널 플로우를 따라서 장비를 점검하는 내용을 다루어보겠습니다.



* 이 글에서 설명한 내용보다 조금 더 자세한 내용으로 설명한 글이 아래 글입니다. 조금 더 용어를 담고 있고 실제 디지털 믹서의 사진을 포함하고 있으므로 믹서를 가지고 계시다면 읽어보시길 추천드립니다.
