[음향 정보] 악기 / 패치 / 언밸런스드 / 1심 케이블 카나레(Canare) GS-6 + 뉴트릭(Neutrik) NP2X 플러그 커넥터 제작품 구매
● 완성품 / 제작품 악기 케이블 구매 (카나레 GS-6, 뉴트릭 NP2X TS 플러그 커넥터)
케이블은 타이어와 마찬가지로 공기중 노출, 자외선 노출에 따라 시간이 지날 수록 탄성이 떨어지고 이에 따라 복원력이 떨어져 사용하다보면 차폐성능이 떨어지고 심선의 꼬임이 복구되지 않거나 단선되게 되는 소모품입니다. 그래서 주기적으로 케이블을 교체해야 하는데 이런 케이블 중 악기용이나 패치케이블 등 언밸런스드 전송방식의 케이블 부품 관련 정보를 공유합니다.
특히 사용할 환경이나 수량에 따라 예산은 넉넉하나 여러 이유로 직접 만들 수 없는 경우 업체에서 제작해 둔 완성품 또는 제작품을 구매하게 됩니다. 이 경우 어떤 부품을 어떻게 사용해서 제작되었는지 아래 단계를 거쳐 확인하고 가격을 확인할 수 있습니다.
목차
● 언밸런스드(Unbalanced)란?
팁(Tip)과 쉴드(Shield) 두 선을 통한 음향 전송 방식이며 심선 1개와 쉴드를 사용합니다. 전송방식으로 인해 노이즈에 취약하므로 전원케이블 근처나 장거리 사용은 지양해야합니다.
언밸런스드 방식에 대한 자세한 정보는 아래 글을 참고하시기 바랍니다.
[음향 기초] 언밸런스드 케이블
[음향 기초] 언밸런스드 전송 방식음향케이블 중 언밸런스드 케이블 (TS, RCA 등)에 대하여음향 장비에는 여러가지 케이블이 있습니다. 그 중 가장 흔하게 사용하면서도 헷갈리기 쉬운 몇가지 케
admoneygo.com
케이블은 아래와 같은 방식으로 제작하면 됩니다.
[ TS케이블 결선 방식 포스팅 예정 ]
● 추천 케이블 및 커넥터
언밸런스 방식의 케이블은 노이즈에 취약하므로 차폐 성능이 중요합니다. 너무 저가 케이블을 사용하게 되면 내구성 및 노이즈 유입문제가 발생하므로 하이엔드가 아니더라도 적당한 수준의 부품을 사용하시는 것이 좋습니다.
이런 적당한 재료를 소개하고 그것으로 제작된 완성품 구매방법을 알아보겠습니다.
● 케이블 추천 : Canare GS-6 Guitar / Instrument Cable (카나레 GS-6 기타 / 악기 케이블)
Canare GS-6 Guitar / Instrument Cable (카나레 GS-6 기타 / 악기 케이블) 구매하러 가기
🧾 카나레 GS‑6 1심 언밸런스 케이블 스펙
| 도체 구성 | 127×0.1 mm OFC (AWG 18, 1.0 mm²) |
| 외경 | 약 Ø 5.8 mm |
| 절연 / 외피 | PE 절연, PVC 외피 |
| 도체 저항 (100m) | ≤ 1.8 Ω |
| 차폐 저항 (100m) | ≤ 2.5 Ω |
| 정전용량 | 160 pF/m |
| 차폐율 | ≥ 92% |
| 주파수 응답 | 최대 50 kHz 평탄 |
| 유연성 | -56 °C에서도 유연 |
| 구조 | 내부 카본 슬리브 + 외부 꼬임실드 |
| 마이크로포닉 억제 | 우수 |

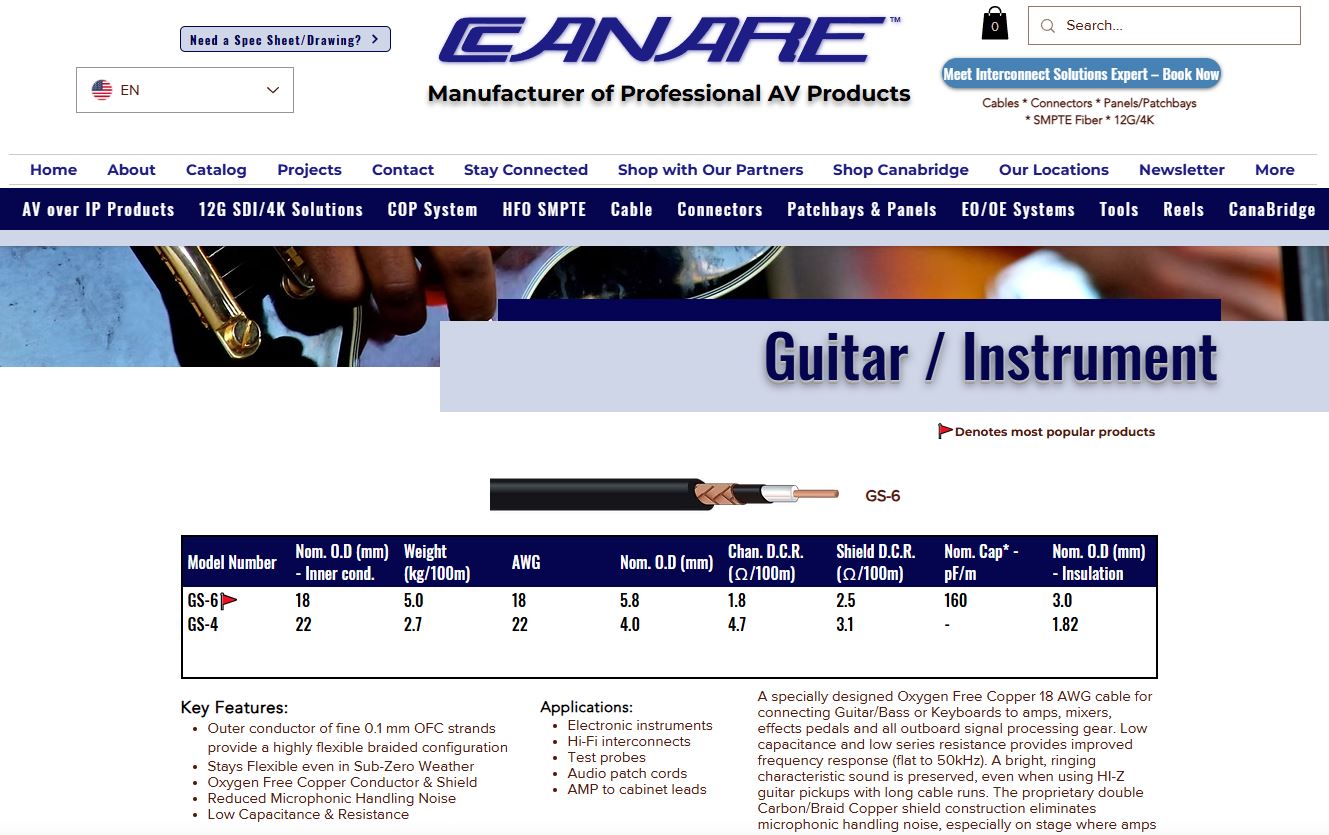

✅ 제조사 카나레(CANARE) 홈페이지 GS-6 제품 소개 페이지 (https://www.canare.com/guitarinstrumentcable)
Canare GS-6 Guitar / Instrument Cable (카나레 GS-6 기타 / 악기 케이블) 구매하러 가기 (1m 단위)
Canare GS-6 Guitar / Instrument Cable (카나레 GS-6 기타 / 악기 케이블) 구매하러 가기 (100m 1롤)
● 커넥터 추천 : Neutrik NP2X 1/4" 5.5사이즈 TS 플러그 커넥터 (언밸런스 모노 커넥터)
Neutrik NP2X 1/4" 5.5사이즈 TS 플러그 커넥터 (언밸런스 모노 커넥터) 구매하러 가기
🧾 NP2X TS 플러그 커넥터 스펙
| 케이블 외경 (O.D.) | 4–7 mm |
| 권장 AWG | 최대 18 AWG / 1 mm² |
| 결합 내구성 | 1,000회 이상 |
| 절연/내전압 | ≥2 GΩ 절연 저항, 1 kV DC 내전압 |
| 온도 범위 | –20 °C … +65 °C |
| 규격 준수 | IEC 60603‑11 / EIA RS‑453 |
제조사 NEUTRIK 제공 NP2X 스펙 시트 다운로드

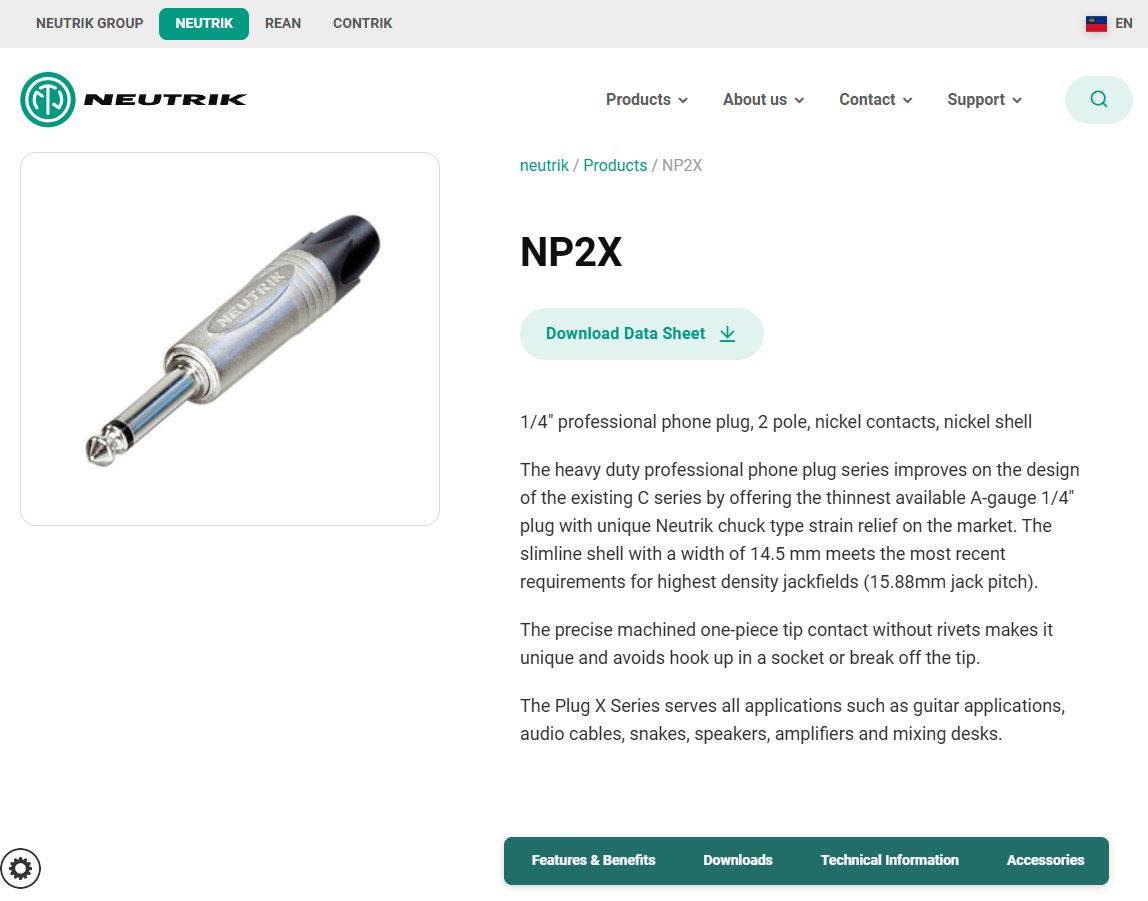

✅ 제조사 Neutrik NP2X 플러그 커넥터 소개 페이지(https://www.neutrik.com/en/product/np2x)
✅ 뉴트릭 NP2X가 추천되는 이유
- 좁은 공간에도 깔끔하게 삽입 가능한 슬림형 디자인
- 내구성과 안전성을 보장하는 금속 쉘 + 스트레인 릴리프
- 단조 팁 덕분에 안정적이고 오래 사용 가능
- 전문 오디오 환경(기타, 앰프, 믹서, 오디오 스네이크 등)에 이상적
뉴트릭 NP2X 플러그 TS 커넥터 구매 네이버 가격 비교
● 완성품 / 제작품 악기 케이블 구매 (카나레 GS-6, 뉴트릭 NP2X TS 플러그 커넥터)
위 추천드린 GS-6 케이블과 NP2X 플러그 커넥터 조합으로 판매업체에서 제작한 완성품의 판매 상황을 살펴보겠습니다.
선재 제조사에서 완제품으로 출하되는 것이 아니기 때문에 대부분의 판매사들이 부품 재료를 가지고 주문 사항대로 제작해서 판매하는 구조입니다. 마음에 드는 판매사를 선택해 길이별로 주문하시면 되겠습니다.
