[음향 기초] 아날로그 시스템에서 워드 클럭이 필요한가?

아날로그 오디오 시스템에서는 워드 클럭(Word Clock)이 필요하지 않습니다. 워드 클럭은 디지털 오디오 장비 간의 정확한 타이밍 동기화를 위해 사용되는 신호로, 아날로그 장비에는 해당되지 않습니다.

그럼 아날로그 시스템에서는 동기화가 필요없거나 하지 못하느냐? 아닙니다. 다만 아날로그 장비에서의 동기화는 디지털 장비의 동기화와 의미가 다릅니다. 자세한 내용은 본문을 확인하세요.

목차

• 아날로그 오디오와 워드 클럭
• 아날로그 오디오 시스템에서의 타이밍 맞추는 방법
• 디지털 오디오에서의 워드 클럭 필요성
• 아날로그-디지털 혼합 시스템에서의 주의사항
• SMPTE 타임코드와 워드 클럭의 역할





---

🎛️ 아날로그 오디오와 워드 클럭

아날로그 오디오는 연속적인 전기 신호를 통해 사운드를 전달하므로, 디지털 오디오에서처럼 샘플링 타이밍 동기화가 필요하지 않습니다. 따라서 아날로그 장비 간에는 워드 클럭이 필요하지 않습니다.

그러나 여러 아날로그 장비를 함께 사용할 때 또는 영상과 타이밍을 맞추기 위해 다양한 방법이 사용됩니다.





🎛️ 아날로그 오디오 시스템에서의 타이밍 맞추는 방법

1. 기계적 속도 동기화

아날로그 테이프 레코더와 같은 장비에서는 기계적인 방법으로 타이밍을 맞춥니다. 예를 들어, 두 대의 아날로그 테이프 머신을 동기화할 때는 두 장비의 재생 속도를 일치시킵니다. 이러한 방식은 테이프 머신의 모터 속도를 조절하여 두 장비가 동일한 타이밍으로 작동하도록 합니다.

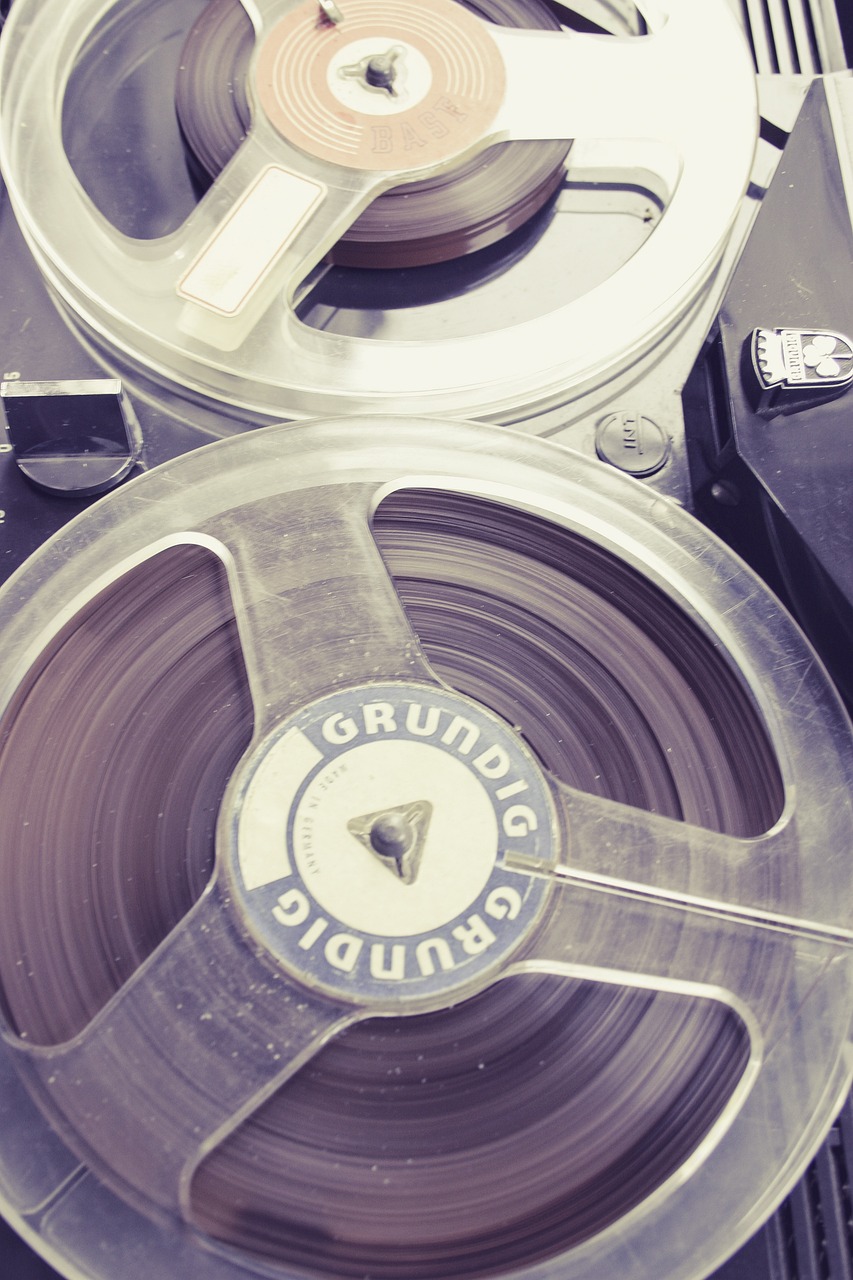

테이프 머신 - 돌아가는 모터의 작동 속도를 조정하여 재생/녹음 속도를 맞춤



2. SMPTE 타임코드 사용

아날로그 장비 간의 정밀한 동기화를 위해 SMPTE 타임코드가 사용됩니다. 이 타임코드는 오디오 트랙에 기록되어 다른 장비와의 타이밍을 맞추는 데 활용됩니다. 예를 들어, 두 대의 테이프 머신을 동기화할 때, 하나의 머신에 기록된 SMPTE 타임코드를 다른 머신이 읽어들이며 재생 속도를 조절하거나 영상 신호에 포함된 SMPTE 타임코드 따라 오디오 신호를 동기화하여 영상과 소리의 타이밍을 맞춥니다.

3. 외부 동기화 장치 사용

아날로그 장비 간의 타이밍을 맞추기 위해 외부 동기화 장치가 사용되기도 합니다. 이러한 장치는 여러 장비의 타이밍을 조절하여 전체 시스템이 일관된 타이밍으로 작동하도록 합니다.







🔄 디지털 오디오에서의 워드 클럭 필요성

디지털 오디오 시스템에서는 오디오 신호를 디지털 데이터로 변환하고, 이를 정확한 샘플링 타이밍에 따라 처리해야 합니다. 여러 디지털 장비를 함께 사용할 때, 각 장비의 클럭이 서로 다르면 오디오 신호에 잡음이나 왜곡이 발생할 수 있습니다. 이러한 문제를 방지하기 위해 워드 클럭을 사용하여 모든 장비를 동일한 시간 기준으로 동기화합니다.



* 워드 클락(Word Clodk)에 대해 궁금하시다면 아래 글을 확인하세요

[음향 기초] 워드 클럭(Word Clock)이란?

[음향 기초] 워드 클럭(Word Clock)이란?





⚠️ 아날로그-디지털 혼합 시스템에서의 주의사항

아날로그 장비와 디지털 장비를 함께 사용하는 시스템에서는, 두가지를 따로 떼어놓고 보셔야 합니다. 디지털 장비 간의 워드클럭 동기화(샘플링 레이트 관련), 전체 사운드의 타임코드(사운드 싱크 타이밍) 동기화 이렇게 두가지가 다릅니다.

먼저 디지털 장비 간에 워드클럭을 맞춰서 정상작동하게 만든 후 타임코드 세팅을 하시는 것을 추천드립니다.

(TCG (Time Code Generator)와 워드클락 기능을 함께 가지고 있는 장비도 존재하나 전문 방송국이 아닌 이상 그렇게 비싼 고가 장비를 사용하실 필요까지는 없고 녹음실의 비싼 빈티지 장비가 아닌 이상 아날로그 장비 자체가 사라지고 있기 때문에...)



어쨌든 아날로그와 디지털 오디오 장비를 혼합하여 사용할 때, SMPTE 타임코드와 워드 클럭(Word Clock)을 각각 동기화하는 것도 가능합니다. 이러한 동기화는 각 시스템의 특성을 이해하고 장비를 활용하여 구현할 수도 있습니다.



* 영상에서 사용하는 트라이 싱크나 블랙버스트 싱크는 위 오디오 싱크와 다른 기능이므로 이러한 내용 역시 참고하시기 바랍니다.

[ 영상 신호 동기화 관련 포스팅 예정 ]









🎛️ SMPTE 타임코드와 워드 클럭의 역할

• SMPTE 타임코드: 주로 아날로그 장비에서 사용되며, 오디오 및 비디오 장비 간의 위치 동기화(transport sync)를 제공합니다. 이는 재생 시작 지점이나 특정 위치를 정확하게 맞추는 데 사용됩니다.
• 워드 클럭: 디지털 오디오 장비 간의 샘플 정확한 동기화(sample-accurate sync)를 위해 사용됩니다. 이는 오디오 신호의 일관성과 품질을 유지하는 데 필수적입니다.





이 두 가지는 서로 다른 목적을 가지므로 혼동하지 않으시도록 개념을 확실히 정리하시기 바랍니다.
