[베링거 WING] WING 믹서 워드클럭 설정 방법

🎚️ Behringer WING 디지털 콘솔에서 워드 클럭 설정 가이드

Behringer WING 디지털 믹서에서 워드 클럭(Word Clock)을 설정하는 방법에 대해 단계별로 안내해 드리겠습니다.

목차

• 워드클럭이란?
• 워드 클럭의 중요성 이해하기
• WING에서 워드 클럭 소스 설정
• 외부 장비와의 클럭 동기화
• 클럭 설정 확인 및 문제 해결





● 워드클락이란?

워드 클락(Word Clock)은 디지털 음향 장비의 샘플링 레이트(44100Hz, 48000Hz 등)에 대한 동기화(Syncronize)신호를 생성해주는 장비이며 이 동기화 신호의 마스터에 따라 하위 슬레이브 장비들이 맞춰서 작동하게 됩니다.



* 워드 클락에 대해 더 자세히 알아보고 싶다면 아래 글을 참고하세요

[음향 기초] 워드 클럭(Word Clock)이란?

[음향 기초] 워드 클럭(Word Clock)이란?





● 워드 클럭의 중요성 이해하기

워드 클럭은 디지털 오디오 장비 간의 동기화를 위해 필수적인 요소입니다. Behringer WING 콘솔을 다른 디지털 장비와 함께 사용할 때, 모든 장비가 동일한 클럭 소스를 기준으로 작동하도록 설정해야 합니다.



● WING에서 워드 클럭 소스 설정

1. SETUP 메뉴 진입: WING 콘솔의 SETUP 버튼을 눌러 설정 메뉴로 이동합니다.

2. AUDIO 탭 선택: 상단 메뉴에서 AUDIO 탭을 선택합니다.

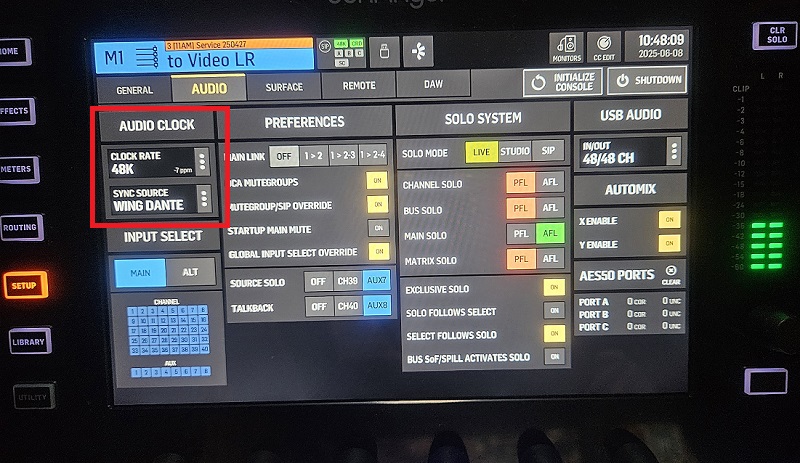

WING 콘솔의 SETUP메뉴 AUDIO 탭 화면 - 좌측 상단 AUDIO CLOCK 부분

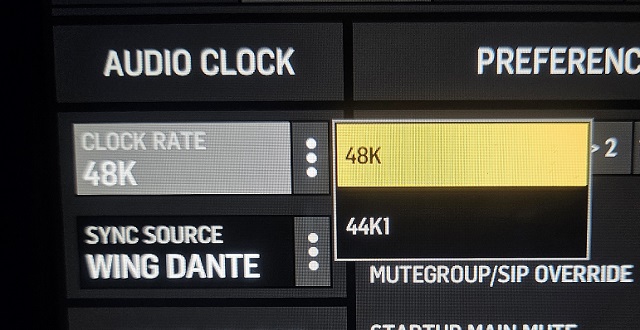

3. CLOCK RATE 설정: 샘플 레이트를 선택합니다. 요즘은 보통 48 kHz가 많이 사용됩니다.

48K (48000Hz), 44K1(44100Hz) 중에 선택



* 샘플링 레이트 48kHz와 44.1kHz에 대해 궁금하시다면 아래 글을 참고하세요

[ 48k, 44.1k 포스팅 예정 ]





4. SYNC SOURCE 설정: 워드 클럭 소스를 선택합니다.

• INTERNAL: WING의 내부 클럭을 사용합니다. (WING 콘솔이 마스터 클럭으로 작동합니다)
• AES50 A/B/C: 각각의 AES50 포트를 통해 외부 장비로부터 클럭을 수신합니다.
• AES/EBU: AES/EBU 인풋으로부터 클럭을 수신합니다.
• CARD: 설치된 확장 카드(예: WING DANTE)로부터 클럭을 수신합니다.
• MODULE: 내부 AoIP 모듈로부터 클럭을 수신합니다.

적절한 클럭 소스를 선택하여 설정을 완료합니다.

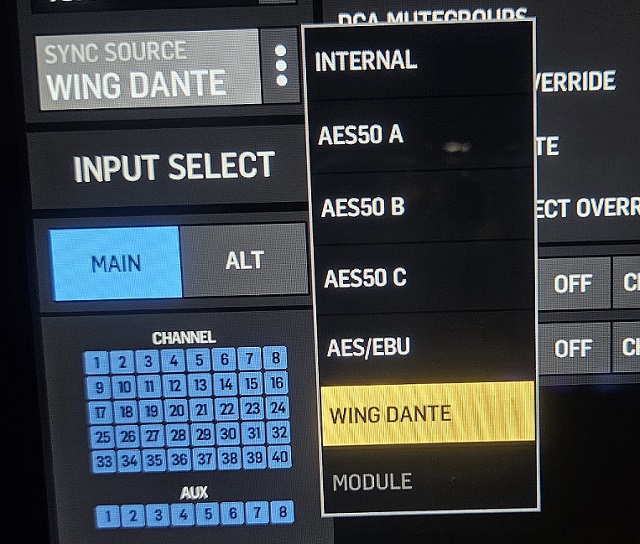

SYNC SOURCE선택 화면





● 외부 장비와의 클럭 동기화

WING 콘솔을 다른 디지털 장비와 함께 사용할 때는 다음 사항을 고려해야 합니다:

• 클럭 마스터 설정: 시스템 내에서 하나의 장비만 클럭 마스터로 설정해야 합니다.
• 클럭 루프 방지: 여러 장비가 서로 클럭을 주고받는 루프를 형성하지 않도록 주의해야 합니다.
• 장비 간 클럭 소스 일치: 모든 장비가 동일한 클럭 소스를 기준으로 설정되어야 합니다.

예를 들어, WING을 클럭 마스터로 설정하고 DL16과 같은 스테이지 박스를 슬레이브로 설정할 수 있습니다.

[ DL16 클럭 설정 포스팅 예정 ]





● 클럭 설정 확인 및 문제 해결

• 클럭 상태 확인: WING의 메인 화면에서 클럭 상태를 확인할 수 있습니다.
• 클럭 소스 변경 시 주의사항: 클럭 소스를 변경할 때는 오디오 신호의 중단이나 잡음이 발생할 수 있으므로, 공연 중에는 변경을 피하는 것이 좋습니다.
• 펌웨어 업데이트: 클럭 관련 문제를 해결하기 위해 WING의 펌웨어를 최신 버전으로 유지하는 것이 중요합니다.

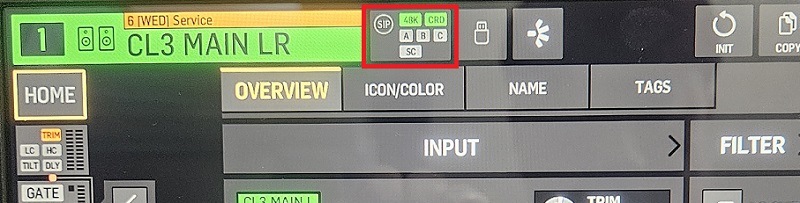

WING LCD화면 상단에 클럭 상태가 표시됨 (이미지 빨간색 박스 안쪽) - 48k로 설정되어있고 녹색으로 정상작동중





---

이 가이드를 통해 Behringer WING에서 워드 클럭을 설정하는 방법을 이해하시고, 안정적인 디지털 오디오 시스템을 구축하시길 바랍니다.
