🔄 MIDAS M32에서 외장 이펙터를 Send/Return 방식으로 연결하는 실전 가이드

라이브 사운드와 스튜디오 환경 모두에서 외장 이펙터는 믹싱의 퀄리티를 높이는 핵심 요소입니다.
이번 글에서는 MIDAS M32 디지털 믹서에서 Send/Return 방식으로 외장 이펙터를 사용하는 법을 정확하고 실용적으로 정리해 드립니다.

목차

• Send/Return 방식이란?
• 필요한 장비 구성
• 물리적 연결 구성
• M32에서 단계별 설정법
• 채널에서 Send 레벨 보내기
• 리턴 채널 믹싱
• 전체 설정 요약표
• 팁과 주의사항





---

🧩 Send/Return 방식이란?

간단히 말해, 여러 채널의 일부 신호를 외장 이펙터로 보내고,
이펙터에서 처리된 결과물을 다시 믹서로 받아서 FX 리턴 또는 별도 채널로 믹스에 추가하는 방식입니다.

이 방식의 장점은 여러 채널이 하나의 이펙터를 공유할 수 있고, 원본 신호와 이펙트 신호를 독립적으로 믹싱할 수 있다는 점입니다.

그래서 리버브, 딜레이 등 공간계 이펙터를 사용할 때 기본적으로 사용하는 방식이므로 믹싱시 필수적으로 알아야 하는 내용입니다.

* 인서트 방식과 센드/리턴 방식에 대해 궁금하시다면 아래 글을 읽어보세요.

[음향 기초] 믹서에 이펙터 (아웃보드) 연결하는 두가지 방법

[음향 기초] 믹서에 이펙터 (아웃보드) 연결하는 두가지 방법





---

🛠️ 필요한 장비 구성

• MIDAS M32 (또는 Behringer X32) 디지털 믹서
• 외장 이펙터 (예: 리버브, 딜레이 등)
• TRS 또는 XLR 케이블 2개 (이펙터의 인/아웃에 따라 다름)
• Bus 1~16 중 사용 가능한 버스 채널
• AUX1, CH31/32 등의 비어있는 입력 채널





---

🔗 물리적 연결 구성

1. M32의 AUX OUT 1 → 외장 이펙터 IN
2. 외장 이펙터 OUT → M32의 AUX IN 1 (또는 INPUT CH16 등 원하는 입력부)

---

🧭 M32에서 단계별 설정법

① 외장 이펙터로 신호 보내기 (Send 설정)

• Routing > Out - AUX Out 탭에서
  → AUX Out 1에 Mix Bus 1 할당 (Mix Bus 1의 사운드가 AUX Out 1로 출력됨)
  (펌웨어가 4.x버전보다 낮다면 AUX Out에 Mix Bus선택이 안될 수 있습니다)
• Mix Bus 1의 MAIN STEREO로 보내는 신호는 꺼져있어야 합니다
• ROUTING메뉴 - PATCH탭 - AUX - TAP 파트에서 IN/LC로 바꾸어 주어도 좋습니다.

결과적으로 Bus 1에 보내는 신호는 Aux Out 1을 통해 외장 이펙터로만 나갑니다.

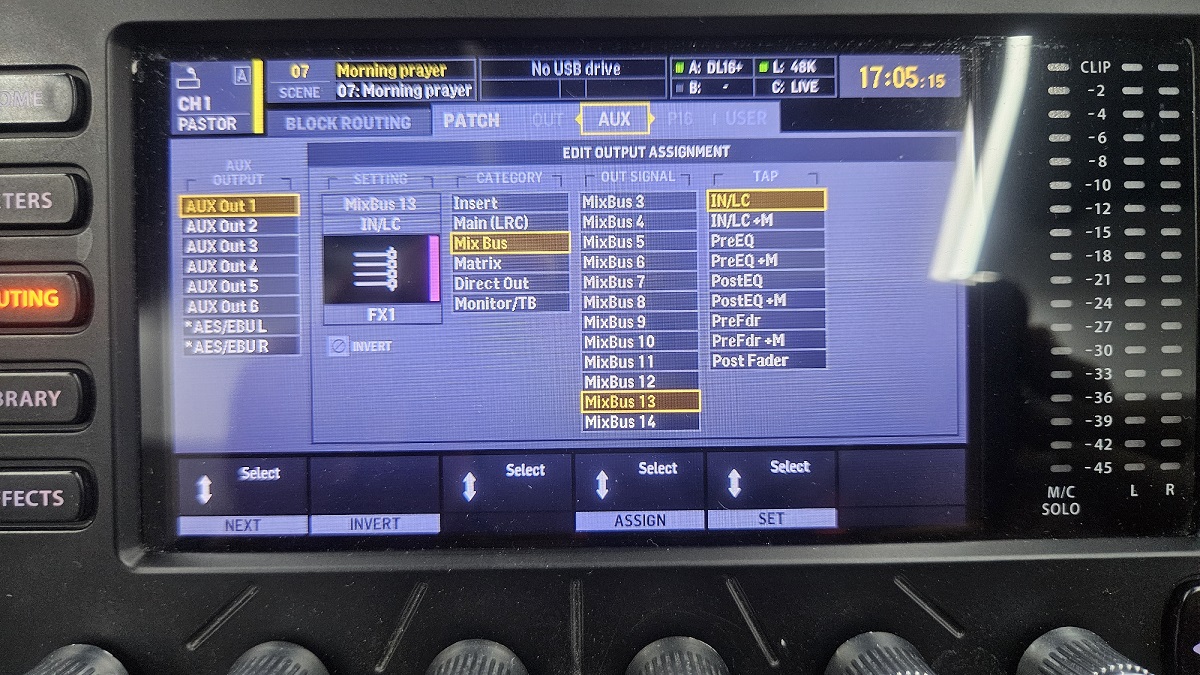

M32R의 ROUTING 메뉴 PATCH 탭 AUX OUT 어사인 장면



② 외장 이펙터에서 돌아오는 신호 받기 (Return 설정)

• 이펙터의 OUT → AUX IN 1로 물리 연결 (또는 INPUT CH16 등 원하는 다른 입력으로 연결)

이 신호를 믹서에서 자유롭게 페이딩/팬닝/이큐잉 및 각 Mix Bus를 통해 모니터로 전송 가능





---

🎛️ 채널에서 Send 레벨 보내기

1. 이펙트를 걸고 싶은 채널(CH1~CH10 등) 선택
2. Sends on Fader 버튼을 눌러 Bus 1로 전환
3. 각 채널에서 Bus 1 페이더를 올려 원하는 양만큼 Send

---

✅ 리턴 채널 믹싱

• AUX1로 Return 받거나 INPUT CH15/16 등 원하는 다른 입력으로 받아서 사용
• 이펙트가 적용된 Return 채널을 Main L/R로 보낼지, 별도 모니터로 보낼지 자유롭게 설정 가능
• 리턴 채널에서 이퀄라이저, 컴프레서 등 추가적 가공도 가능





---

📌 전체 설정 요약표

항목	설정 내용
Aux1	Out1에 Bus 1 할당
이펙터 IN	AUX OUT 1 (Send)
이펙터 OUT	AUX IN 1 (Return)
Send Source	Bus 1
Return Channel	AUX IN 1





---

🧷 팁과 주의사항

• Bus Send 레벨을 올리지 않으면 아무런 이펙트도 적용되지 않음. 반드시 개별 채널 에서 Bus1로 보내는 Send 레벨을 조절할 것.
• Bus 1의 소스 자체가 0dB를 넘지 않도록 세팅 (레퍼런스 레벨을 지키도록 각 채널의 Send 레벨 조정)
• 외장 이펙터의 Wet 비율은 100%로 설정
• 이펙터 리턴 채널을 Main Mix에 직접 보내야만 출력에 반영됨





---

💬 자주 묻는 질문

Q. 리턴 채널이 너무 작거나 클 때 어떻게 해야 하나요?
→ AUX1의 또는 해당 리턴 채널의 Gain을 조절하거나, 외장 이펙터의 Output Level을 조정하세요.

Q. 왜 이펙트가 걸리지 않나요?
→ Send 레벨, Routing, Insert OFF 상태 등을 다시 확인해보세요. 특히 Sends on Fader 설정이 가장 자주 누락됩니다.

Q. 외장 이펙터를 스테레오로 리턴받을 수 있나요?
→ 대부분 가능합니다. 이펙터가 스테레오 출력이라면, M32에서도 두 채널을 Stereo Link로 묶어 처리하면 됩니다.





---

🎯 마무리

Send/Return 방식은 자유도 높은 믹싱과 자연스러운 공간감 조절이 필요한 경우에 적합합니다.
M32는 디지털 믹서이지만 외장 이펙터와의 아날로그적 연결도 매우 유연하게 대응할 수 있습니다.
위 과정을 정확히 이해하면, 어떤 상황에서도 실수 없이 확실하게 연결할 수 있습니다.





---

Q1: Send/Return 방식에서 여러 이펙터를 각각 다른 채널에 적용하고 싶을 땐 어떻게 구성해야 하나요?

Q2: 외장 리버브를 사용하면서 모니터 믹스에만 적용하고 메인에는 빼고 싶다면 어떻게 설정하나요?

Q3: Send/Return 방식의 외장 이펙터 출력에 EQ나 컴프레서를 따로 걸 수 있는 설정법은?
