[음향 기초] TRS-TS Y케이블이란?

[음향 기초] TRS-TS Y케이블에 대하여

TRS-TS Y 케이블은 오디오 장비에서 다양한 용도로 사용되는 케이블로, 하나의 TRS(팁-링-슬리브) 커넥터를 두 개의 TS(팁-슬리브) 커넥터로 분리하는 역할을 합니다. 이러한 케이블은 "Y 케이블", "인서트 케이블", "브레이크아웃 케이블" 등으로도 불리며, 오디오 신호를 분리하거나 결합하는 데 사용됩니다.

목차

• TRS-TS Y 케이블의 구조
• 주요 용도 및 주의 사항
• 구매하기 (가격 비교)





---

🔌 TRS-TS Y 케이블의 구조

• TRS 커넥터: 3개의 접점(Tip, Ring, Sleeve)을 가지며, 언밸런스드 스테레오 신호나 밸런스드 모노 신호를 전달합니다.
• TS 커넥터: 2개의 접점(Tip, Sleeve)을 가지며, 일반적으로 모노 언밸런스드 신호를 전달합니다.

TRS-TS Y 케이블은 TRS 커넥터의 Tip과 Ring 신호를 각각 별도의 TS 커넥터로 분리하여, 두 개의 독립된 모노 신호로 사용할 수 있도록 합니다.



TRS의 구조를 조금 더 디테일하게 살펴보면 오디오 시그널이 전송되는 Tip, Ring과 전기적으로 0의 기준을 잡아주는 Shield (=Sleeve)의 구조로 되어있어 XLR과 동일하게 시그널의 정위상과 역위상을 Tip과 Ring으로 전송하는 것(밸런스드 방식)도 가능하고 Ring에 역위상을 전송하지 않고 별도의 다른 신호를 전송하여 Tip과 Ring을 각각 사용함으로써 2채널짜리 언밸런스드 멀티케이블처럼 사용하는 것도 가능합니다. Y케이블은 후자에 해당하는 케이블입니다.

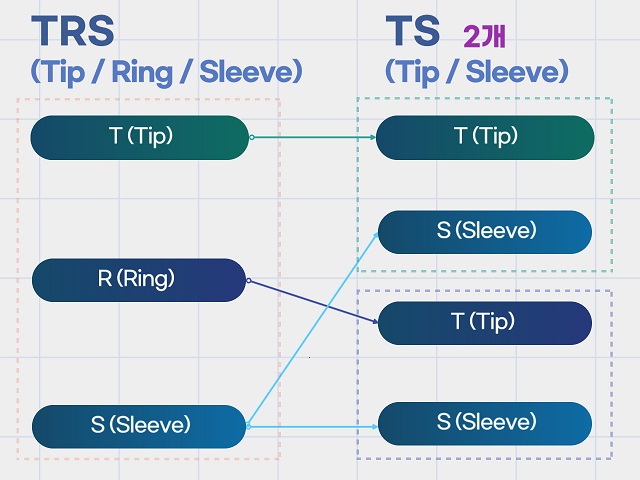

TRS-TS Y케이블 구조





* 3.5 이어폰 케이블이 후자의 2채널짜리 멀티케이블로 사용하는 경우라고 보시면 되겠습니다.

정확하게 따지려면 신호 세기에 따른 전압과 저항값등등을 따져야 하지만 전공이거나 연구하시는 게 아니라면 거기까지는 모르셔도 되겠습니다.



* 배터리를 사용하지만 온/오프 스위치가 없는 일부 악기나 기타 이펙터 등의 경우 시그널 전송에는 TS 언밸런스를 사용하지만 TRS커넥터의 구조를 이용하여 잭 부분에 Ring과 Shield (=Sleeve)가 쇼트가 되면 전원이 켜지도록 설계된 장비들도 있습니다. 이렇게 설계된 장비들은 TRS케이블을 연결하게 되면 Ring과 Shield 부분이 연결되지 않아 스위치가 켜지지 않으니 유의하시기 바랍니다.





---

🎛️ 주요 용도

1. 믹서의 인서트 포인트 연결: 믹서의 인서트 잭은 일반적으로 TRS 커넥터를 사용하여 Send(보내기)와 Return(받기) 신호를 동시에 처리합니다. TRS-TS Y 케이블을 사용하면 외부 이펙터나 프로세서를 인서트 포인트에 연결할 수 있습니다.
2. 스테레오 신호 분리: 스테레오 출력을 좌우(L/R) 모노 신호로 분리하여 믹서의 개별 채널에 입력할 때 사용됩니다.
3. 이펙트 루프 연결: 일부 기타 이펙트 페달이나 루퍼는 TRS 잭을 통해 이펙트 루프를 구성합니다. 이 경우 TRS-TS Y 케이블을 사용하여 Send와 Return을 각각의 TS 케이블로 분리하여 연결합니다.





---

⚠️ 주의사항

• 신호 결합에 사용하지 않기: TRS-TS Y 케이블은 신호를 분리하는 용도로 설계되었습니다. 두 개의 출력을 하나의 입력으로 결합하는 데 사용하면 장비에 손상을 줄 수 있습니다.
• 호환성 확인: 장비의 입출력 포트가 TRS-TS Y 케이블과 호환되는지 확인해야 합니다. 일부 장비는 특정 핀 배치를 요구할 수 있으므로, 제조사의 사양서를 참고하는 것이 좋습니다.





---

구매 하기

네이버 가격 비교 페이지

네이버 가격 비교

위 네이버 가격 비교 페이지에서는 3.5 TRS-55 TS케이블, 3.5 TRS - RCA 케이블, 55 TRS-55 TS 케이블 등 여러가지가 모두 표시되고 있으므로 각각 필요에 따라서 상세 페이지를 확인 후 구매하시기 바랍니다.



✅ 요약

TRS-TS Y 케이블은 오디오 신호를 분리하여 다양한 장비와의 연결을 가능하게 하는 유용한 도구입니다. 올바른 용도와 주의사항을 숙지하여 사용하면, 오디오 시스템의 유연성과 효율성을 높일 수 있습니다.

---

※ 케이블의 종류와 구조에 대해 궁금하시다면 아래 글을 참고하세요



[TRS, TS, 밸런스, 언밸런스에 대한 포스팅 예정]
