🎚️ MIDAS M32 (베링거 X32)에서 인서트로 외장 이펙터 연결하는 실전 방법

라이브 현장이나 레코딩 세션에서 외장 이펙터를 특정 채널에 직접 걸어주고 싶을 때, MIDAS M32의 Insert 기능을 사용하면 매우 효과적입니다.
이번 글에서는 이용해 외장 이펙터를 인서트 방식으로 사용하는 구체적인 설정법을 알려드리겠습니다.

M32R, M32-Live, M32R-Live, M32C, X32, X32 Compact(X32 컴팩트), X32 Producer(X32 프로듀서)도 동일하니 참고하세요.

목차

• 준비물
• 인서트 방식 연결 개요
• 단계별 설정법
• 요약
• 주의할 점
• 자주 묻는 질문 (FAQ)







* 인서트 방식 이펙터 사용이 무엇인지 궁금하다면 아래 글을 참고하세요.

[음향 기초] 믹서에 이펙터 (아웃보드) 연결하는 두가지 방법

[음향 기초] 믹서에 이펙터 (아웃보드) 연결하는 두가지 방법



---

📦 준비물

• MIDAS M32 (Behringer X32) 디지털 믹서
• 외장 이펙터 (예: 리버브, 딜레이, 컴프레서 등)
• TRS 또는 TS 케이블 2개
• 사용 가능한 Aux 인/아웃포트 (예: Aux1 IN, Aux1 OUT)

---

🔧 인서트 방식 연결 개요

신호 흐름 구조:
CH10 (예시) → Insert Send (Aux1 OUT) → 외장 이펙터 IN → 이펙터 OUT → Insert Return (Aux1 IN) → 다시 CH10로 합쳐짐





---

⚙️ 단계별 설정법 (M32 펌웨어 4.x 이상)

① 외장 이펙터와 물리적 연결

• Aux1 OUT → 외장 이펙터 IN
• 외장 이펙터 OUT → M32 입력 채널 (예: Aux1 IN )

② M32에서 Aux1 출력 설정

1. 인서트 하고자 하는 채널의 HOME메뉴 - CONFIG탭으로 이등

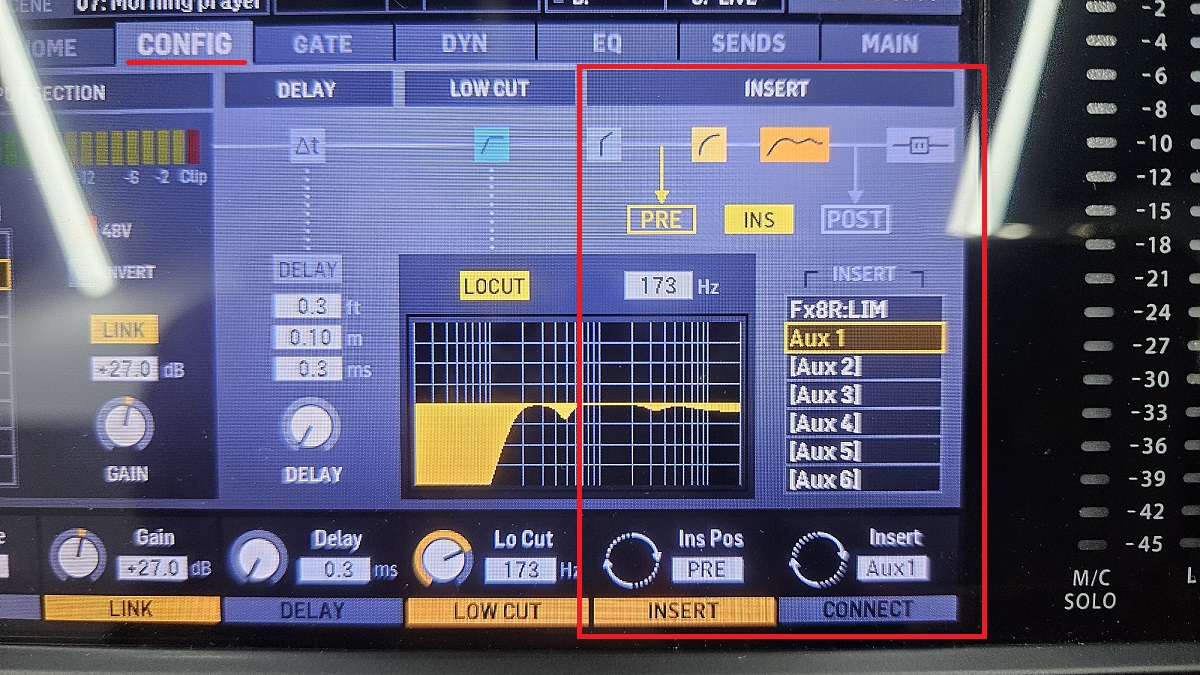

M32의 HOME 메뉴 CONFIG탭 화면

위 이미지와 같이 인서트 포인트 PRE / POST 설정 옆에 어떤 것을 INSERT할지 정할 수 있습니다.

맨 오른쪽 노브를 돌려 Fx1L ~ Aux6까지 중 AUX1을 지금 채널의 인서트로 연결하도록 선택하고 노브를 눌러 CONNECT되도록 합니다.

→ 이 신호가 AUX1 OUT 물리 포트로 출력됨

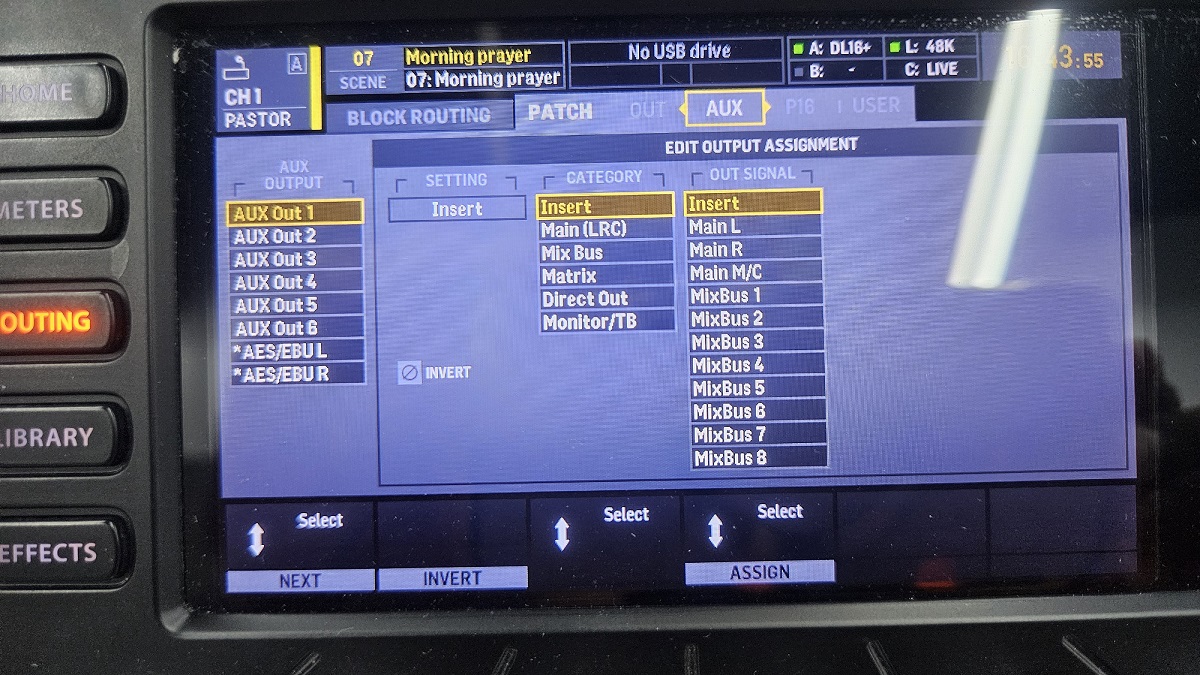

Routing > Aux Out 탭에서
→ AUX1 포트에 INSERT을 선택 후 ASSIGN 눌러서 할당



③ 외장 이펙터 레벨 설정

• 소스의 레벨에 맞게 정상 작동 하도록 이펙터 레벨을 맞게 설정합니다.

④ 페이더그룹 AUX파트 설정

  - M32페이더의 AUX1인풋에는 여전히 AUX1이 그대로 라우팅되어 있기 때문에 이 소스가 MAIN 아웃으로 중복 출력되게 되므로 뮤트해줄 필요가 있습니다.

• AUX1 ~ 6 + USB가 연결되어 있는 페이더 그룹에서 AUX1을 뮤트





---

✅ 요약 셋업 구조

항목	설정 값 또는 연결 포인트
Aux OUT 1	Insert
외장 이펙터 IN	M32의 AUX OUT 1에서 나오는 출력
외장 이펙터 OUT	M32의 AUX1 IN으로 입력
CH10 설정	Insert AUX1 CONNECT / Insert: ON





---

❗ 주의할 점

• Insert가 OFF 상태면 이펙트가 적용되지 않습니다.
• Aux Out → 외장 이펙터 IN, 이펙터 OUT → M32 IN 연결 순서를 꼭 지켜주세요.
• 펌웨어 버전 4.x는 채널 INSERT에 AUX를 설정하고 AUX OUT 숫자를 지정하면 동일한 숫자의 IN으로 자동 연결됩니다.
  (원하지 않을 경우 별도의 채널 인풋으로 받아서 사용해도 됩니다)
• 다른 펌웨어 버전을 사용할 경우 별도의 라우팅이 추가로 필요할 수 있습니다.
• 인서트로 연결된 AUX소스가 MAIN으로 중복 출력되지 않도록 AUX페이더 그룹에서 AUX를 뮤트해 줍니다.





---

💬 자주 묻는 질문 (FAQ)

Q. Insert ON을 눌렀는데 소리가 끊깁니다.
→ 외장 이펙터 연결이 없거나, 리턴 채널이 제대로 설정되지 않았을 가능성이 있습니다.

Q. 인서트를 걸었는데 이펙트가 잘 안 먹는 것 같아요.
→ 외장 이펙터의 Bypass 설정, Input/Output 레벨 설정을 확인해보세요.

Q. Insert Return에 여러 채널을 동시에 쓸 수 있나요?
→ 인서트 방식은 1:1 연결만 가능합니다. 다중 채널에는 적용할 수 없습니다.



---

🎯 마무리

M32의 Insert 기능과 Aux1 포트를 활용하면, 내장 이펙터를 넘어선 더욱 세밀한 아웃보드 연결이 가능합니다.
믹싱의 완성도는 디테일에서 갈립니다.
외장 이펙터와의 완벽한 연동, 인서트 방식으로 마스터해보세요.
