X32(M32) 음향 작업용 패치리스트 엑셀파일



급하게 패치리스트를 작성하다 보면 일일이 칸을 만들고 손대기가 여간 성가시지 않습니다. 시간도 많이 걸리고 너무 귀찮습니다. 그래서 저는 기본적인 틀을 만들어두고 거기서 수정하는 식으로 작업하는데요. 그 기본적인 틀을 공유하고자 합니다.

목차

• 패치리스트 표 기본 구성
• 패치리스트 페이지별 설명
• 엑셀파일 다운로드 링크





* 패치리스트를 왜 작성하는지, 이게 어떤 작업인지 모르시는 분은 아래 글을 읽어보시기 바랍니다.

[음향] 라이브 음향 작업의 과정 (+ 패치베이)

[음향] 라이브 음향 작업의 과정 (+ 패치베이)



· 패치리스트 표 기본 구성

이 표는 가장 많이 사용하는 X32(M32)를 기준으로 만들었기 때문에 채널 및 출력 갯수가 X32(M32) 풀버전과 동일하게 아래와 같은 갯수로 구성되어있습니다.

• INPUT(인풋) 40개
• AUX IN(억스) 6개
• FX RTN(FX리턴) 8개
• BUS(버스) 8개
• EFFECTS(이펙트) 8개
• MATRIX(매트릭스) 8개
• OUTPUT(아웃풋) 16개
• SCENE(씬) 20개
• P16 채널

· 패치리스트 페이지별 설명

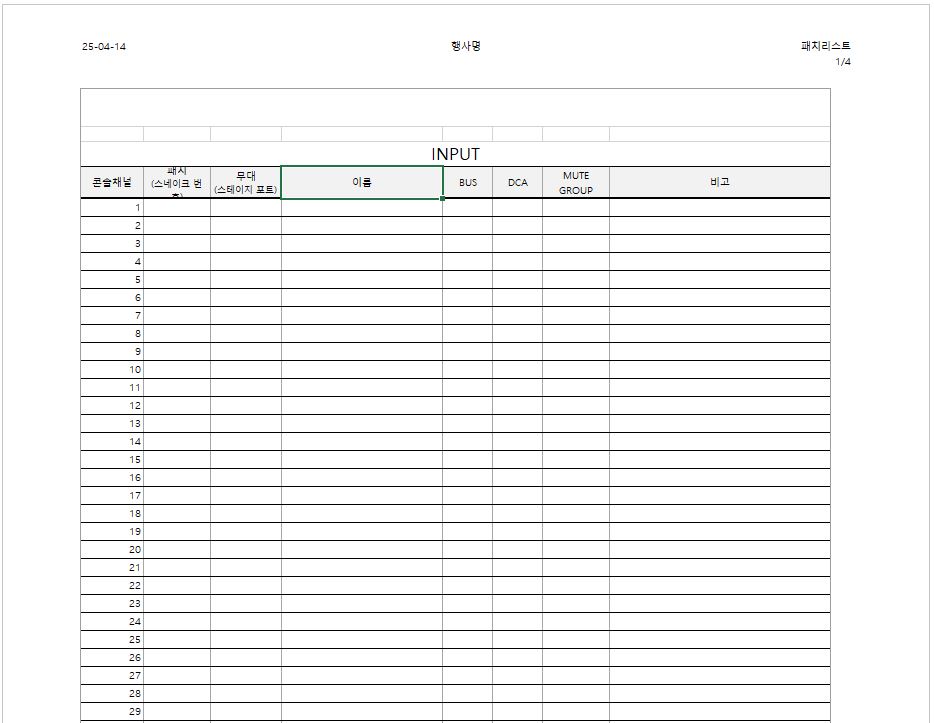

• 1페이지에는 인풋채널들을 다 몰아넣었습니다.



인풋쪽엔 기록해야 할 것들이 꽤 많은데 이름에는 악기명 또는 연주자명 등을 적으면 되고 버스, DCA, 뮤트그룹 란 옆에 있는 비고란에 사용할 마이크, 마이크 스탠드, 팬텀파워 여부, DI사용 등등을 기록하면 됩니다.

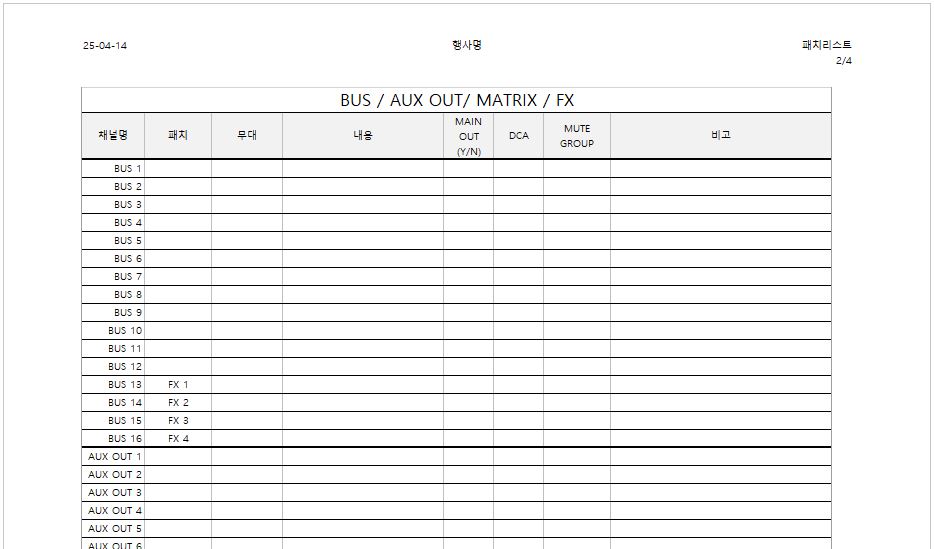

• 2페이지에는 버스/억스/매트릭스를 넣었습니다.

인풋과 마찬가지로 패치에 스네이크 넘버를 적어주면 되고 무대에는 스테이지 포트 넘버를 적어주면 됩니다.

내용에 어떤 용도의 채널인지 적어주면 되고 MAIN OUT(메인 아웃)으로 보내서 서브그룹이나 써밍 등의 용도로 사용할건지 별도의 출력으로 사용해서 모니터 등의 용도로 쓸건지 표시하도록 했습니다. 비고에는 사용할 스피커 모델명 등을 적어주면 되겠습니다.

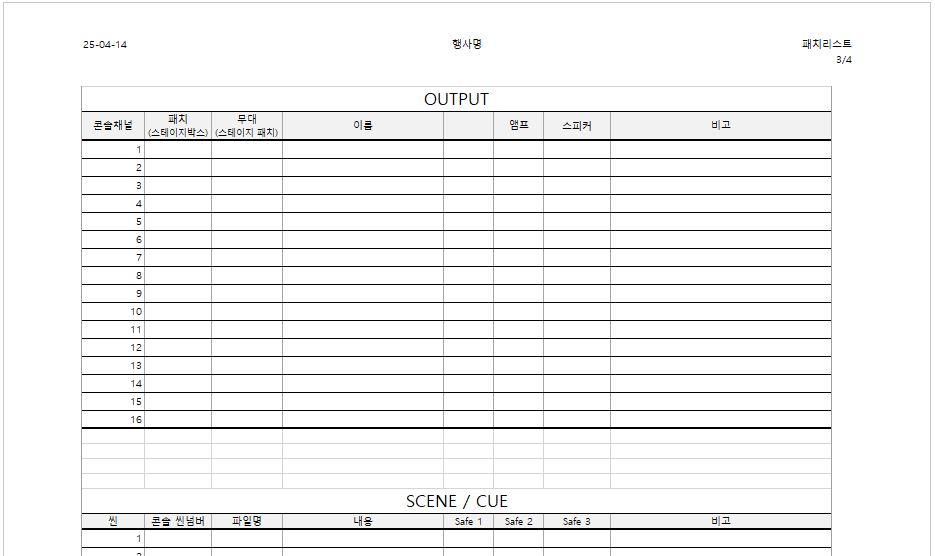

• 3페이지에는 아웃풋/씬을 넣었습니다.



X32(M32)를 기준으로 하였기 때문에 콘솔의 내부 아웃풋 16개를 표시하기 위해 표를 넣었고 로컬아웃풋과는 별개의 개념입니다만 X32(M32)는 로컬 아웃풋이 내부 아웃풋 넘버와 동일하게 고정되어 있으므로 그냥 써도 되지만 WING이나 다른 회사의 콘솔들처럼 아웃풋 라우팅이 자유로운 장비들은 패치 부분에 로컬이나 스네이크 아웃 번호를 표시해주면 되겠습니다.



* 로컬 아웃풋과 내부 아웃풋이 헷갈리는 분은 아래 라우팅 관련 글을 한번 읽어보시기 바랍니다.

[현재 윙 라우팅 관련 글이지만 추후 M32 라우팅 글 추가 예정 - X32(M32)는 WING처럼 1채널씩 다 따로 만질 수는 없고 8채널씩 묶어서 라우팅하도록 되어있음]

[베링거 WING] ROUTING(라우팅)

[베링거 WING] ROUTING(라우팅)

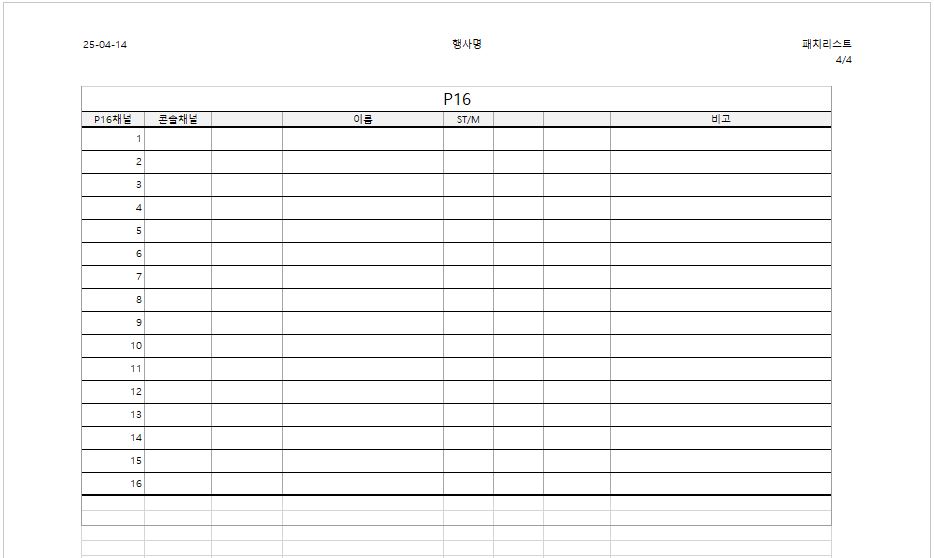

• 4페이지에는 P16 패치를 넣었습니다.



p16 패치는 작성 후 따로 이미지로 만들어 보조 엔지니어, 연주자들과 공유하셔도 작업하기 훨씬 좋습니다. 한참 작업중에 p16채널 물어오는 경우가 너무 흔하거든요 ㅠㅠ

중간에 있는 ST/M은 스테레오로 링크할 것인지 모노로 사용할건지 표시한 겁니다. 표시 안해두면 팬 센터로 놓고 듣고 있으면서 소리가 이상하다는 경우도 아주 흔합니다. 셋업하면서 보조 엔지니어가 스테레오로 링크하는 걸 빼먹는 경우도 있으니 이렇게 따로 표시해두는 걸 추천드립니다.



· 엑셀파일 다운로드 링크

X32(M32) 음향 작업용 패치리스트 엑셀파일



아래 첨부파일을 다운로드 받으시면 되는데 xlsx 확장자의 엑셀파일입니다.

X32(M32)-패치리스트.xlsx

0.02MB



X32를 기준으로 작성했지만 다른 콘솔에도 얼마든지 적용 가능하니 조금씩 수정해서 사용하시면 충분할 겁니다.
