[문제 해결] WING-Dante 확장카드 인식시키기

[문제 해결] WING-Dante 확장카드 Dante Controller에 인식 시키기

WING 콘솔 본체의 펌웨어를 먼저 업데이트 해버리면 WING-Dante(윙 단테) 확장카드가 작동하지 않는 문제가 발생합니다.

Dante Controller에서 아예 안보이게 되어서 Dante 펌웨어를 업데이트 할 수도 없게 됩니다.

윙 본체 펌웨어 업데이트를 먼저 했더라도 단테 확장카드 펌웨어를 업데이트할 수 있는 방법을 알려드립니다.

목차

• 문제 발생 이유
• 조치 방법
• 참고 자료
• WING 펌웨어 3.0.6 에서 단테 문제

● 문제 발생 이유

WING 콘솔 본체 펌웨어 2.0대 버전에서 3.0대 버전으로 업데이트할 때 WING 본체 펌웨어와 WING-Dante(윙단테) 펌웨어(버전 4.2.4.3) 간의 호환성 문제로 그러한 문제가 발생해서 해외 포럼에서 이슈가 되었었고 최근 WING 펌웨어 3.0.6 버전 역시 Audinate 공식 단테 펌웨어(버전 4.2.7.7)로는 정상작동하지 않습니다.

(단테 카드의 브루클린 칩셋에 따라서 작동 여부가 다릅니다)

때문에 WING 콘솔 본체 펌웨어를 업데이트 하기 전에 WING-Dante(윙 단테) 확장카드 펌웨어를 먼저 업데이트 후 WING 본체 업데이트를 진행하시는 것이 좋습니다.



* 정상적으로 Dante Controller에서 인식 되는 상태에서의 WING-Dante 펌웨어 업데이트 방법은 아래 글을 읽어보세요.

[문제 해결] WING-Dante (윙 단테) 확장카드 펌웨어 업데이트

[문제 해결] WING-Dante (윙 단테) 확장카드 펌웨어 업데이트



● WING-Dante 확장카드가 인식되지 않을 때 조치 방법

WING-Dante 윙단테 확장카드 펌웨어를 업데이트하지 않고 WING본체 펌웨어를 먼저 업데이트 해버리는 경우 또는 WING본체를 업데이트 완료 후에 WING-Dante 확장카드를 구매해서 설치하는 경우 아래 순서로 조치하면 됩니다.



1. WING 콘솔에서의 준비

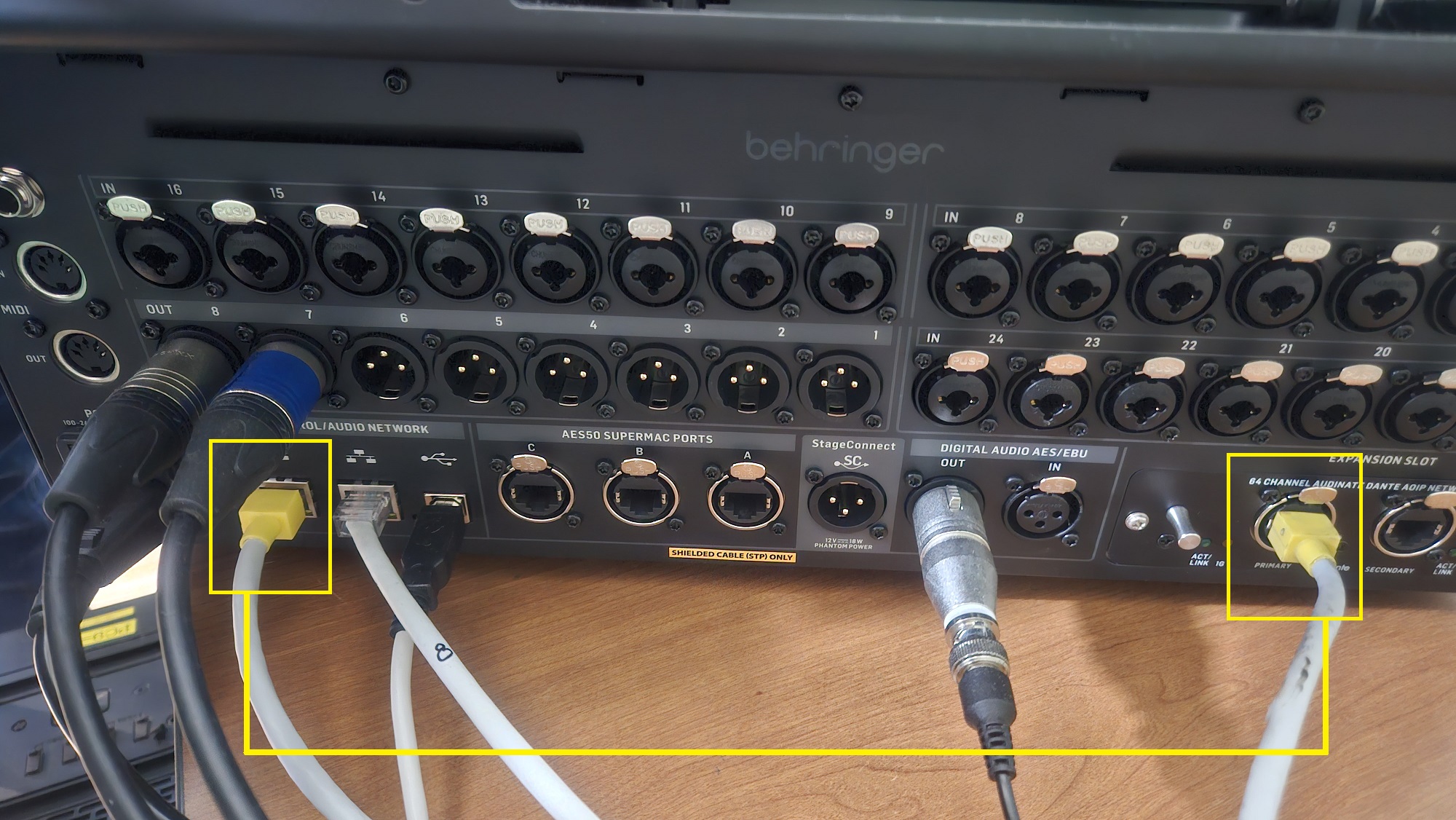

    - WING-Dante 확장카드의 단테 A포트와 WING 콘솔 본체의 네트워크 포트 1개를 랜선으로 서로 연결합니다.

WING-Dante 확장카드의 단테 A포트와 WING 콘솔 본체의 네트워크 포트 1개를 랜선으로 서로 연결



    - WING 콘솔 본체의 남은 네트워크 포트에 공유기를 연결합니다.

2. PC에서의 준비

    - WING 본체가 연결된 동일한 공유기에 PC를 연결합니다.
    - 공유기는 인터넷에 연결되어 있어야 합니다.

    - Dante Controller 프로그램을 PC에 설치합니다.

[단테 셋업] Dante Controller(단테 컨트롤러) 프로그램

[단테 셋업] Dante Controller(단테 컨트롤러) 프로그램



3. Dante Contoller (단테 컨트롤러) 실행

   3-1. Dante Controller(단테 컨트롤러)에서 WING-Dante 장비가 보인다면 Dante Updater(단테 업데이터)프로그램을 통해 업데이트를 진행합니다.

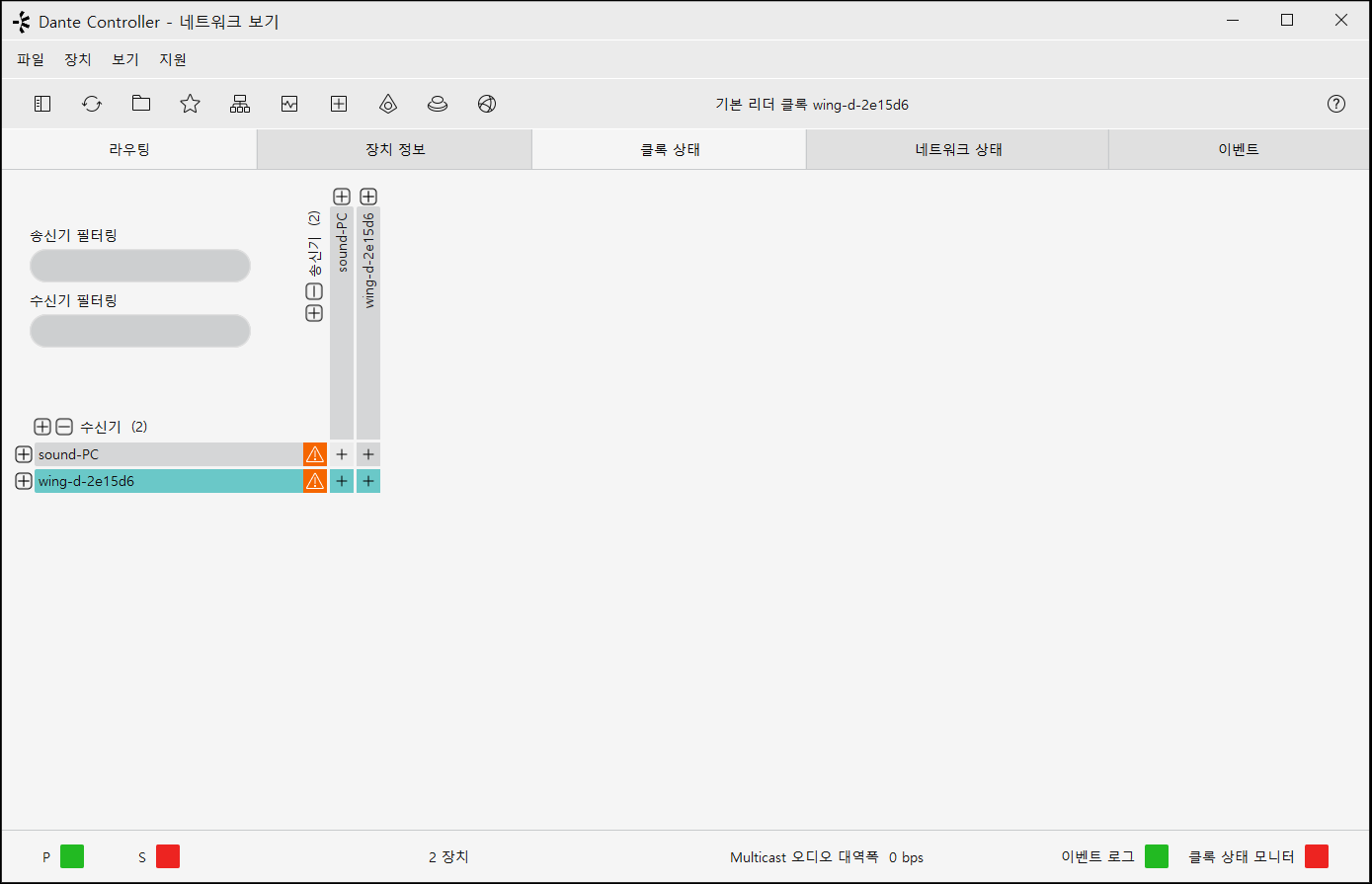

WING-Dante 확장카드가 Controller에서 보이는 상태



[문제 해결] WING-Dante (윙 단테) 확장카드 펌웨어 업데이트

[문제 해결] WING-Dante (윙 단테) 확장카드 펌웨어 업데이트





    3-2. Dante Controller에서 보이지 않는다면 WING 콘솔 본체에서 아래와 같이 조치가 필요합니다.

        3-2-1. 해당 WING본체의 낮은 버전 펌웨어를 가지고 있다면 USB드라이브의 루트에 그 펌웨어 하나만 넣고 WING 본체의 SETUP 메뉴에서 UPDATE 시도

             - UPDATE가 정상 진행되어 펌웨어 버전이 낮아졌다면 Dante도 정상작동 되어 Dante Controller에서 인식됨: 단테 펌웨어 업데이트 진행 가능



        3-2-2. WING 본체의 SETUP 메뉴에서 UPDATE 실패시

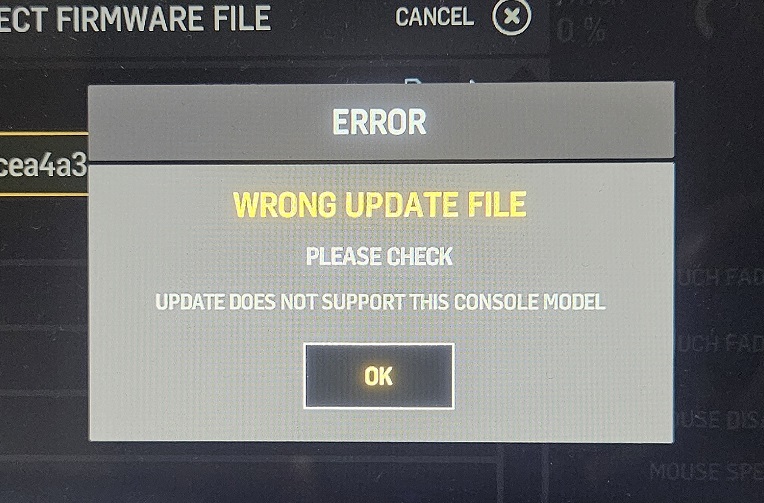

SETUP의 UPDATE메뉴에서 낮은 버전 업데이트 시도중 오류 발생 장면



이 경우가 좀 복잡합니다

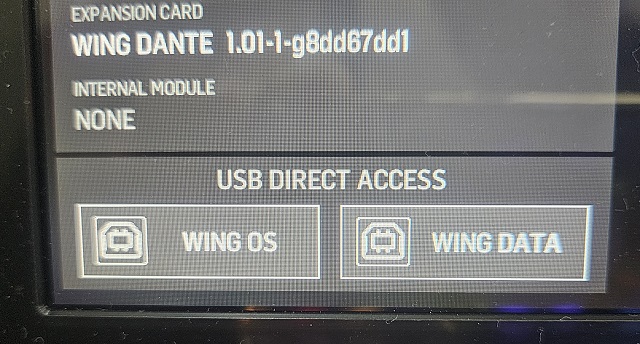

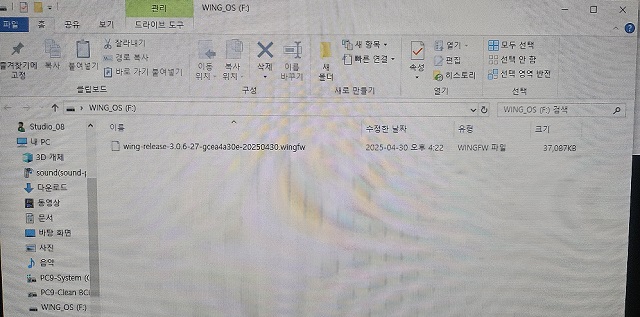

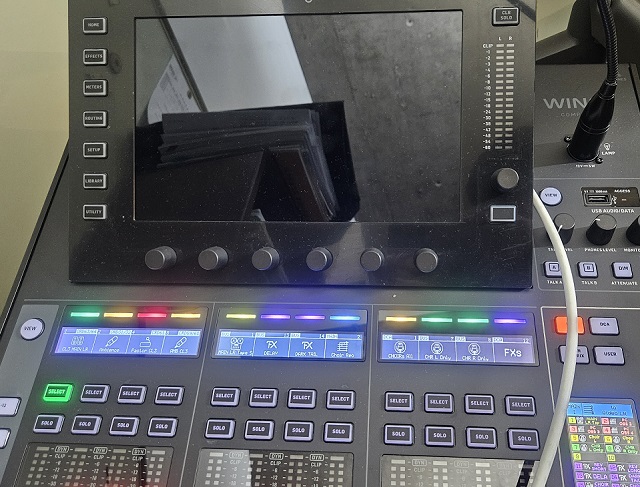

1. WING 본체와 PC를 USB케이블로 연결합니다. (네트워크도 같은 공유기에 연결되어야 하고 USB도 연결되어야 합니다) 2. WING의 SETUP메뉴에서 좌측 하단 USB DIRECT ACCESS에 WING OS를 실행합니다. 3. PC에 WING_OS 드라이브가 연결되면 들어있는 wingfw파일을 백업해두고 삭제 4. 기존 WING-Dante 펌웨어가 작동하는 낮은 버전의 펌웨어 파일을 WING_OS 드라이브에 복사 5. WING 콘솔 본체 전원을 껐다가 잠시 후 다시 켜면 아래 사진과 같이 LCD가 먹통인 상태로 켜집니다 6. WING 본체는 작동이 안되지만 PC에서는 WING_OS와 WING_DATA드라이브가 다 USB로 연결됩니다 7. 이 상태에서 Dante Controller (단테 컨트롤러) 프로그램을 실행해보면 WING-Dante가 잡힙니다 8. 이 상태로 WING-Dante 펌웨어 업데이트를 진행합니다 9. 단테 펌웨어 업데이트가 완료되면 WING_OS에 낮은 버전 펌웨어를 삭제하고 원래 들어있던 wingfw를 다시 복사해 넣습니다 10. WING 본체의 전원을 껐다가 켜면 정상 작동 되면서 WING-Dante도 잘 인식됩니다 11. WING-Dante와 WING 본체를 직결한 랜케이블을 제거하고 Dante의 Daisy Chain을 정상 연결 합니다



위 방식은 윙 펌웨어 2.x 버전에서 단테카드의 펌웨어를 그대로 두고 3.0.5버전으로 업데이트 했는데 WING-Dante 확장카드가 작동하지 않아 베링거 포럼을 검색하다가 아래와 같은 커뮤니티 내용을 참고하여 대처한 실제 제 사례임을 알려드립니다.

(PC에 랜포트가 2개 이상이라면 랜포트 1개는 인터넷 연결, 1개는 WING-Dante 포트에서 WING본체가 아닌 PC로 연결해도 됩니다)





● 참고 자료

https://behringer.world/viewtopic.php?t=1650

New wing Firmware problem

위 포럼의 사례들을 읽어보면 Brooklyn II 칩셋과 Brooklyn 3칩셋이 작동하는 펌웨어 버전이 다른것 같다고 합니다.

(어떤 사람은 WING 펌웨어 2.1에서 II칩셋의 단테 버전 4.2.3.13(베링거 제공 펌웨어 버전)이 이상없이 작동하는 반면 어떤 사람은 3칩셋의 단테 버전 4.2.4.8로도 작동하지 않아서 베링거 홈페이지에는 없지만 Audinate에서 제공하는 최신 버전 4.2.7.7을 설치해서 해결되었다는 내용이 있습니다)



아래는 유튜브 영상은 베링거 홈페이지에서 제공하지 않는 4.2.7.7 펌웨어를 Dante Controller 프로그램을 통해 다운받고 업데이트 하는 방법을 설명하고 있습니다.

How I Fixed My Dante Card After Firmware 3.0 Upgrade - Behringer Wing

https://youtu.be/4kstfCbJfVc?si=Q_oAf_XZZgKfZixK



● WING 펌웨어 3.0.6 단테 이슈

윙 펌웨어 3.0.6을 올릴 때도 단테카드에 펌웨어 관련 이슈가 있으니 아래 글을 참고하거나 영상을 참고해서 단테 펌웨어를 업데이트 하세요.

윙 펌웨어 3.0.6에 사용될 단테 펌웨어는 Audinate 공식 펌웨어가 아니라 베링거에서 배포하는 펌웨어라 강제 펌업을 진행해야 합니다.

[문제 해결] WING 3.0.6용 WING-Dante (윙 단테) 확장카드 펌웨어 업데이트

[문제 해결] WING 3.0.6용 WING-Dante (윙 단테) 확장카드 펌웨어 업데이트



Fix Dante Output on Behringer Wing After Firmware 3.0.6 Update!

https://youtu.be/Me81vsPh2So?si=ISO1xhlGHi7H9jSn



위 영상과 유사한 내용을 코드맨님께서 영상으로 만들어주셨습니다만 Dante Updater에서 펌웨어 임포트를 하기 위해 Advanced Setting 관련 설정 과정이 빠져 있으니 그 부분은 위 영어 영상을 보셔야 하겠습니다.

https://youtu.be/i9MobxOdUzI?si=1mPJ3hrco0pAW4hf
