[음향 정보] AES50(SuperMAC / HyperMAC) 규격에 대하여

🎧 AES50 (SuperMAC / HyperMAC) 규격 디지털 오디오 전송 기술

AES50, 일명 SuperMAC은 라이브 사운드 시스템, 레코딩, 방송 장비 등에서 고품질의 디지털 오디오를 안정적으로 전송하기 위해 개발된 기술입니다. 이 글에서는 AES50의 기술적 구조와 특징, 라이선스 정보, 그리고 실제 적용 사례까지 자세히 설명합니다.

목차

• AES50이란?
• 기술적 특징
• AES50 vs 일반 Ethernet
• AES50과 HyperMAC의 차이
• AES50의 라이선스 정책
• 장점 요약



---

🔍 AES50이란?

AES50은 Audio Engineering Society(AES)에서 표준화한 디지털 오디오 전송 규격입니다. Sony의 SuperMAC 기술을 기반으로 한 고속 디지털 오디오 전송 포맷으로, 2007년에 Klark Teknik사가 Sony로부터 이 기술을 구매한 뒤 대표적으로 Behringer, Midas, Klark Teknik등의 디지털 콘솔 및 스테이지박스 등 오디오 제품군에서 다양하게 채택하고 있습니다.

• 전송 방식: Full-duplex, point-to-point
• 물리적 인터페이스: 표준 CAT5e 케이블 (Ethernet RJ45 커넥터)
• 채널 수: 최대 48채널 양방향 전송 (96채널까지도 확장 가능)
• 샘플링 레이트: 48kHz 또는 96kHz 지원
• 지연시간: 약 0.25ms의 초저지연
• 동기화 방식: 임베디드 클럭 (동시에 Word Clock도 내장 가능)

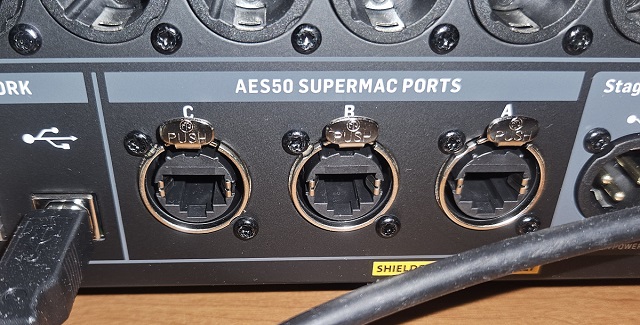

WING COMPACT 후면의 AES50 포트

⚙️ 기술적 특징

항목	내용
통신 프로토콜	Layer 1 기반 (OSI 모델)
동기화 방식	Low-jitter embedded clock 포함
멀티채널 지원	최대 48 채널 x 2방향 (총 96 채널)
지연 시간	Very Low Latency (~0.25ms)
통신 구조	Point-to-point 연결 (스위치 불필요)
장비 예시	Behringer X32, Midas M32, S16, S32, DL32 등

🧠 AES50 vs 일반 Ethernet

많은 사람들이 오해하는 부분이 AES50이 Ethernet 기반이라는 점입니다. AES50은 물리적으로 Ethernet 케이블 및 RJ45커넥터를 사용하지만, 통신 방식은 Ethernet 프로토콜이 아닌 전용 오디오 전송에 특화된 구조입니다.

즉, 스위치를 통한 허브 연결이 불가능하며, 반드시 직접 연결 또는 Daisy-chain 구조로만 사용 가능합니다.



🔄 AES50과 HyperMAC의 차이

AES50은 Sony의 SuperMAC 기술을 기반으로 만들어졌으며, 이보다 향상된 버전이 HyperMAC입니다.

항목	SuperMAC	HyperMAC
채널 수	48채널 (양방향)	최대 192채널 (양방향)
인터페이스	CAT5e	CAT6 or Optical Fiber
지연 시간 (Latency)	~0.25ms	~0.125ms
사용 장비	Behringer X32, Midas M32	Midas PRO 시리즈 등

💵 AES50의 라이선스 정책

AES50 기술을 상용 장비에 탑재하려면, 원 저작권자인 Sony의 SuperMAC 기술에 대한 라이선스 비용을 지불해야 합니다. 이 기술의 상용화 및 배포는 Klark Teknik을 통해 중개되며, 실제로 Behringer, Midas 등은 이 라이선스를 구매하여 제품에 탑재하고 있습니다.

• 라이선스 보유사: Klark Teknik (Sony와의 기술 계약 포함)
• 사용 조건: 장비 제조 시 하드웨어 레벨에서 SuperMAC/AES50 칩셋 통합 필요
• 비용 구조: 대당 단가 기반의 로열티 계약 혹은 일괄 계약 방식

정확한 라이선스 비용은 공개되지 않지만, 고정 라이선스 비용(개발 키트 포함) + 장비 단가별 로열티 형태로 알려져 있으며, 이는 제조사 간 개별 계약을 통해 조정됩니다.



🔌 실제 사용 예시

• 라이브 사운드: X32 + S16/S32 연결 시 사용
• 방송 스튜디오: 오디오 인터페이스와 믹서 간 디지털 전송
• 교회/공연장: 장거리 오디오 전송 시 아날로그 노이즈 제거 및 케이블 비용 절감

📌 장점 요약

• 지연이 거의 없는 빠른 전송
• 동기화 오류 없이 안정적
• CAT5e 하나로 수십 채널 전송 가능 (설치 간편성)
• 아날로그 대비 노이즈 없음, 음질 손실 없음

정리: AES50은 고성능 디지털 오디오 시스템에서 필수적인 전송 방식입니다. 특히 설치가 간편하고, 저지연/고품질을 동시에 만족시키기 때문에 다양한 실무 환경에서 활발히 사용되고 있습니다. 또한 기술적으로 신뢰할 수 있는 구조와 합리적인 라이선스 정책 덕분에 다수의 전문 장비 제조사들이 채택하고 있습니다.

앞으로 X32, M32, S16, S32를 사용하는 환경이라면 AES50의 개념과 기술적 구조는 반드시 숙지해야 할 필수 지식입니다.
